Мастика для наливных полов

Мастика для наливных полов

Иллюстрации

Показать все

Реферат



341819

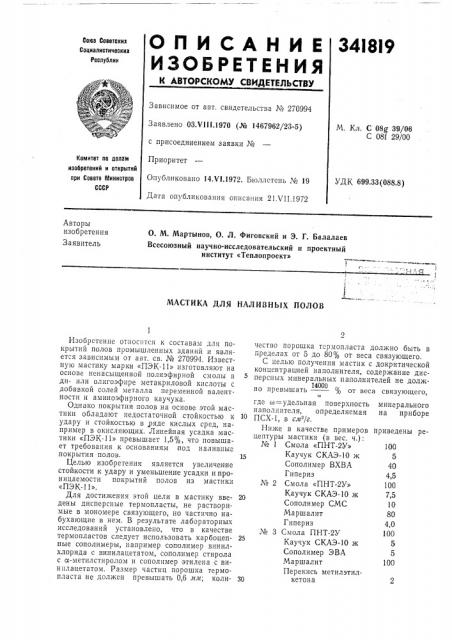

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 270994

Заявлено ОЗ.VIII.1970 (,М 1467962/23-5) с присоединением заявки №

Приоритет

Опубликовано 14Х1.1972. Бюллетень № 19

Дата опубликования описания 21 VII.1972

М. Кл. С 08g 39/06

С 081 29/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 699.33(088.8) Авторы изобретения

Заявитель

О. М. Мартынов, О. Л. Фиговский и Э. Г. 6алалаев

Всесоюзный научно-исследовательский и проектный институт «Теплопроект» с

МАСТИКА ДЛЯ НАЛИВНЫХ ПОЛОВ

20

Изобретение or ioñптся к составам для покрытий полов промышленных зданий и является зависимым от авт. св. № 270994. Известную мастику марки «ПЭК-11» изготовляют на основе ненасыщенной полиэфирной смолы в ди- или олигоэфире метакриловой кислоты с добавкой солей металла переменной валентности и аминоэфирного каучука.

Однако покрытия полов на основе этой мастики обладают недостаточной стойкостью к удару и стойкостью в,ряде кислых сред, например в окисляющих. Линейная усадка мастики «ПЭК-11» превышает 1,5%, что повышает требования к основаниям под наливные покрытия полов.

Целью изобретения является увеличение стойкости к удару и уменьшение усадки и проницаемости покрытий полов из мастики

«ПЭК-11».

Для достижения этой цели в мастику введены дисперсные термопласты, не растворимые в мономере связующего, но частично набухающие в нем. В результате лабораторных исследований установлено, что в качестве термопластов следует использовать карбоцепные сополимеры, например сополимер винилхлорида с винилацетатом, сополимер стирола с ññ-метилстиролом и сополимер этилена с винилацетатом. Размер частиц порошка термопласта не должен превышать 0,6 лтл; количество порошка тсрмопласта должно быть в пределах от 5 до 80% от веса связующего.

С целью получения мастик с докритической концентрацией наполнителя, содержание дисперсных минеральных наполнителей не долж14000 с но превышать % от веса связующего, где со=удельная поверхность минерального наполнителя, определяемая на приборе

ПСХ-1, в см /г.

Ниже в качестве примеров приведены рецептуры мастики (в вес. ч.): № 1 Смола «ПНТ-2У» 100

Каучук СКАЭ-10 ж 5

Сополимер ВХВА 40

Гипериз 4,5

¹ 2 Смола «ПНТ-2У» 100

Каучук СКАЭ-10 ж 7,5

Сополимер СМС 10

Маршалит 80

Гипериз 4,0 № 3 Смола ПНТ-2У 100

Каучук СКАЭ-10 ж 5

Сополимер ЭВА 5

Маршалит 100

Перекись метилэтил30 кетона 2

341819

Предмет изобретения

Составитель Г. Сошииа

Техред Е. Борисова

Корректоры: Л. Корогод и М. Коробова

Редактор Л. Ушакова

Заказ 2047/12 Изд. К 872 Тираж 40б Подпмсное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

На основе полученных по рецептур ам № 1 — 3 мастик были изготовлены и испытаны монолитные покрытия полов. Установлено, что стойкость к удару по методике

ЦНИИПромзданий увеличилась соответственно в 3,7, 3,2 и 3,1 раза, коэффициент диффузии по методике ИФХ АН СССР уменьшился соответственно в 17,5, 12 и 10,5 раза и усадка снизилась соответственно в 2,1, 1,8 и 2,0 раза.

Это позволяет сократить на 25 — 30 /о расчетную толщину покрытия пола, а также расширить область применения монолитных покрытий полов, Мастика для наливных полов по авт. сз. № 270994, отличающаяся тем, что, с целью

5 увеличения стойкости к удару, уменьшения проницаемости и усадки, в ее состав введены порошкообразные карбоцепные термопласты, выбранные из группы, содержащей сополимеры этилена, винилхлорида или стирола с частицами размером не более 0,6 мм в количестве от 5 до 80о/о от веса связующего.
