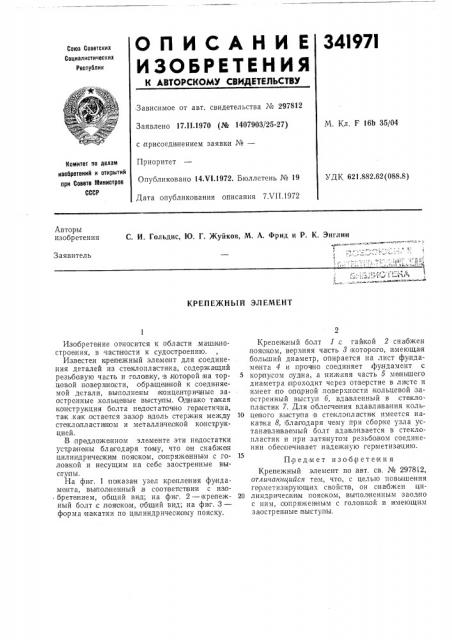

О П И С А Н И Е 34197I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 297812

Заявлено 17.11.1970 (№ 1407903/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 14.VI.1972. Бюллетень № 19

Дата опубликования описания 7ХП.1972

М Кл F 16Ь 35/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.882.62 (088.8) Авторы изобретения

С, И. Гольдис, Ю. Г. Жуйков, М. А. Фрид и P. К. Энглин

1 г

Заявитель

КРЕПЕЖНЫЙ ЭЛЕМЕНТ

Изобретение îpHolcHTcÿ к о бла сти,маш инострое ния, в часпности к судостроению.

Известен крепежный элемент для соединения деталей из стеклопла стика, содержащий резьбовую часть и голодовку, в,к ото рой IHB торцовой no!HepxHolcTH, обращен ной к соединяемой детали, выполнены псонцент ричные зао стренные .кольцевые выступы. Однако таская ко н стр у кция болта недо ст апочн о гер м етич на, так .ка к olcTB&TIcH .зазор вдоль стержня между сте клоплаcTHIK!Qм и металличе с кой ко нструкцией.

В предлоие нном элементе эти недостатки устра не ны благодаря том у, что о н снабжении цилиндр ичес ки м поя!С ком, с о пряжОнньвм с Головкой и несущим на себе заостренные выстутты.

На фиг. 1 по казан узел кре пле ния фундаме нта, вы|пол|нен ный,в со от вет с пвии с изоб ретением, общий вирд; на фиг. 2 — крепежный болт Ic,пояс ком, общий вид; на фиг. 3— форма iHB!KBTKH по цилиндрическо му пояску.

Крепеж ный болт 1,с гайкой 2 сна бжен ноя оком, ве рх няя часть 3 IKQTopol имеющая больший диаметр, опираегся на лист фундаме нта 4 и прочно соединяет фундахтент с

Kop!nyсом cIypIHa, а нижняя часть 5 ме ньше го дна метра проходит через отверстие в ли сте H имеет по о порной .поверхности кольцевой iaaостренный выступ 6, вдавленный в IcTe!Këoпластик 7. Для облегчения вдавливания коль10 це вого высту па в сте клопла сти к имеется накатика 8, блаподаря чему при сбор|ке узла ycTBHBIBли вае мый болт вдавливается в стеклопластик и при затянутом резьбо вом соединении обеспечи вает надежную гер метизацию.

Предмет изобьете ни я

Крепежный элемент по авт. св. № 297812, отличающийся тем, что, с целью повышения ге рметизир|ующих свойств, он снабжен ци20 линдрически м пояоком, выпол ненным:заодно с ним, аопряженньвм с голо|вкой и и меющим з аостр енные выступы.

341971 иг 1

ЮГ 2
