Реферат

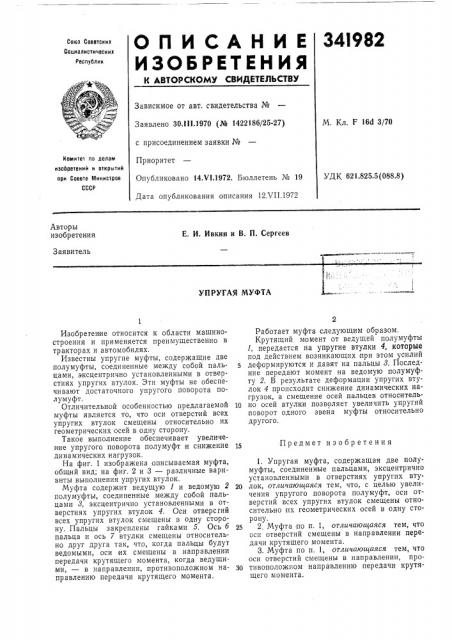

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30.111.1970 (№ 1422186/25-27) с присоединением заявки №

Приоритет

Опубликовано 14.Ч1.1972, Бюллетень № 19

Дата опубликования описания 12ХП.1972

М. Кл. F 160 3/70

Комите1 по делам изобретений и открытий при Совете Министров

СССР

УДК 621.825.5(088.8) Авторы изобретения

Е. И. Ивки и В. П. Сергеев

Заявитель

УПРУГАЯ МУФТА

Изобретение относится к области машиностроения и применяется преимущественно в тракторах и автомобилях.

Известны упругие муфты, содержащие две полумуфты, соединенные между собой пальцами, эксцентрично установленными в отверстиях упругих втулок. Эти муфты не обеспечивают достаточного упругого поворота полумуфт.

Отличительной особенностью предлагаемой муфты является то, что оси отверстий всех упругих втулок смещены относительно их геометрических осей в одну сторону.

Такое выполнение обеспечивает увеличение упругого поворота полумуфт и снижение динамических нагрузок.

На фиг. 1 изображена описываемая муфта, общий вид; на фиг. 2 и 3 — различные варианты выполнения упругих втулок.

Муфта содержит ведущую 1 и ведомую 2 полумуфты, соединенные между собой пальцами 3, эксцентрично установленными в отверстиях упругих втулок 4. Оси отверсгий всех упругих втулок смещены в одну сторону. Пальцы закреплены гайками 5. Ось 6 пальца и ось 7 втулки смещены относительно друг друга так, что, когда пальцы будут ведомыми, оси их смещены в направлении передачи крутящего момента, когда ведущими, — в направлении, противоположном направлению передачи крутящего момента.

Работает муфта следующим образом, Крутящий момент от ведущей полумуфты

1, передается на упругие втулки 4, которые под действием возникающих при этом усилий деформируются и давят на пальцы 8. Последние передают момент на ведомую полумуфту 2. В результате деформации упругих втулок 4 происходит снижение динамических нагрузок, а смещение осей пальцев QTHQcèòåëü10 но осей втулки позволяет увеличить упругий поворот одного звена муфты относительно другого.

15 Предмет изобретения

1. Упругая муфта, содержащая две полумуфты, соединенные пальцами, эксцентрично установленными в отверстиях упругих вту20 лок, отличающаяся тем, что, с целью увеличения упругого поворота полумуфт, оси отверстий всех упругих втулок смещены относительно их геометрических осей в одну сторону.

25 2. Муфта по п. 1, отличающаяся тем, что оси отверстий смещены в направлении передачи крутящего момента.

3. Муфта по п. 1, отличающаяся тем, что оси отверстий смещены в направлении, проЗ0 тивоположном направлению передачи крутящего момента.

341982 Риг. ! Риг.2

Составитель И. Злотник

Техред Л. Богданова

Редактор T. Ларина

Корректор О. Волкова

Типография, пр. Сапунова, 2

Заказ 2170/3 Изд. № 920 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4,5
