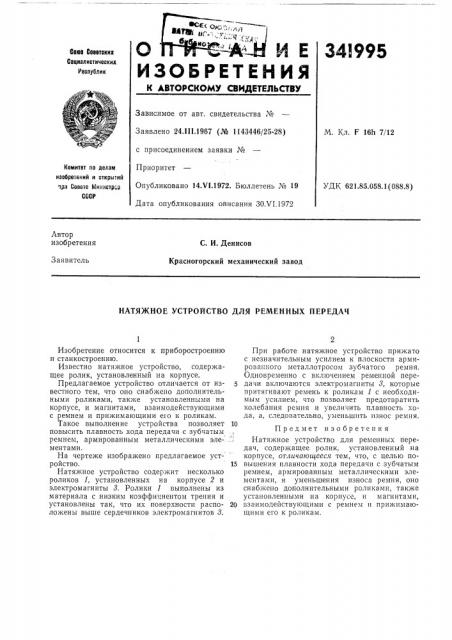

И Е
Свюв Свввтокик
Социалистических
Республик
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 24.111.1967 (№ 1143446/25-28) с присоединением заявки №
М. Кл. F 1611 7/12
Приоритет
Опубликовано 14.VI.1972. Бюллетень № 19
Дата опубликования описания 30.VI.1972
Комитет по делам изобретений и открытий прн Совете Министров
СССР
УДК 621.85.058.1(088.8) Автор изобретения
С. И. Денисов
Заявитель
Красиогорский механический завод
НАТЯЖНОЕ УСТРОЙСТВО ДЛЯ РЕМЕННЫХ ПЕРЕДАЧ
Изобретение относится к приборостроению и станкостроению.
Известно натяжное устройство, содержащее ролик, установленный на корпусе.
Предлагаемое устройство отличается от известного тем, что оно снабжено дополнительными роликами, также установленными на корпусе, и магнитами, взаимодействующими с ремнем и прижимающими его к роликам.
Такое выполнение устройства позволяет повысить плавность хода передачи с зубчатым ремнем, армированным металлическими элементами.
На чертеже изображено предлагаемое устройство.
Натяжное устройство содержит несколько роликов 1, установленных на корпусе 2 и электромагниты 8. Ролики 1 выполнены из материала с низким коэффициентом трения и установлены так, что их поверхности расположены выше сердечников электромагнитов >.
При работе натяжное устройство прижато с незначительным усилием к плоскости армирова»ного металлотросом зубчатого ремня.
Одновременно с включением ременной пере5 дачи включаются электромагниты >, которые притягивают ремень к роликам 1 с необходимым усилием, что позволяет предотвратить колебания ремня и увеличить плавность хода, а, следовательно, уменьшить износ ремня.
Предмет изобретения
Натяжное устройство для ременных передач, содержащее ролик, установленный на корпусе, отличающееся тем, что, с целью по15 вышения плавности хода передачи с зубчатым ремнем, армированным металлическими элементами, и уменьшения износа ремня, оно снабжено дополнительными роликами, также установленными на корпусе, и магнитами, 20 взаимодействующими с ремнем и прижимающими его к роликам. д341995
