Реферат

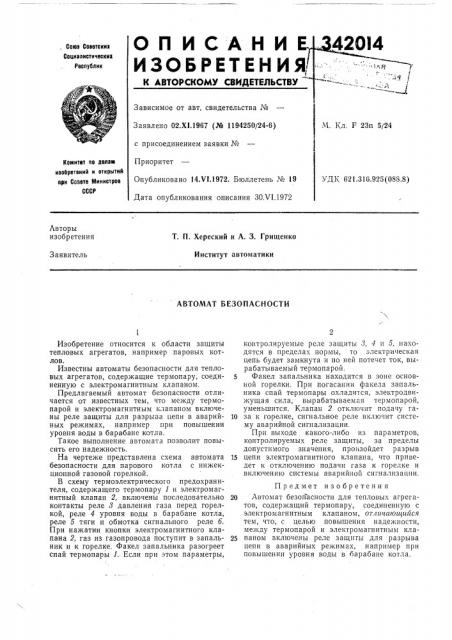

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Сов&текил

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 02.Х1.1967 (№ 1194250/24-6) с присоединением заявки №

Приоритет

Опубликовано 14.Vl.1972. Бюллетень ¹ 19

Дата опубликования описания ЗОХ1.1972

М. Кл, F 23п 5!24

Комитет по делам иаооретвний и открытий при Совете Министров

СССР

УДК 621,316.925(083.8) Авторы изобретения

T. П. Хереский и А. 3. Грищенко

Институт автоматики

Заявитель

АВТОМАТ БЕЗОПАСНОСТИ

Изобретение относится к области защиты тепловых агрегатов, например паровых котлов.

Известны автоматы безопасности для тепловых агрегатов, содержащие термопару, соединенную с электромагнитным клапаном.

Предлагаемый автомат безопасности отличается от известных тем, что между термопарой и электромагнитным клапаном включены реле защиты для разрыва цепи в аварийных режимах, например при повышении уровня воды в барабане котла.

Такое выполнение автомата позволит повысить его надежность.

На чертеже представлена схема автомата безопасности для парового котла с инжекционной газовой горелкой.

В схему термоэлектрического предохранителя, содержащего термопару 1 и электромагнитный клапан 2, включены последовательно контакты реле 8 давления газа перед горелкой, реле 4 уровня воды в барабане котла, реле 5 тяги и обмотка сигнального реле б.

При нажатии кнопки электромагнитного клапана 2, газ из газопровода поступит в запальник и к горелке. Факел запальника разогреет спай термопары 1. Если при этом параметры, контролируемые реле защиты 3, 4 и 5, находятся в пределах нормы, то электрическая цепь будет замкнута и по ней потечет ток, вырабатываемый термопарой.

5 Факел запальника находится в зоне основной горелки. При погасании факела запальника спай термопары охладится, электродвижущая сила, вырабатываемая термопарой, уменьшится. Клапан 2 отключит подачу га10 за к горелке, сигнальное реле включит систему аварийной сигнализации.

При выходе какого-либо из параметров, контролируемых реле защиты, за пределы допустимого значения, произойдет разрыв

15 цепи электромагнитного клапана, что приведет к отключению подачи газа к горелке и включению системы аварийной сигнализации.

Предмет изобретения

20 Автомат безойасности для тепловых агрегатов, содержащий термопару, соединенную с электромагнитным клапаном, отличающийся тем, что, с целью повышения надежности, между термопарой и электромагнитным кла25 паном включены реле защиты для разрыва цепи в аварийных режимах, например при повышении уровня воды в барабане котла.

342014

/аз

Составитель Е. Васвтович

Техред Л. Куклина Корректор Л. Царькова

Редактор Н. Вирко

Типография, пр. Сапунова, 2

Заказ 2036/15 Изд. № 858 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
