Реферат



Г» .- -с, 11,1 :. у. !

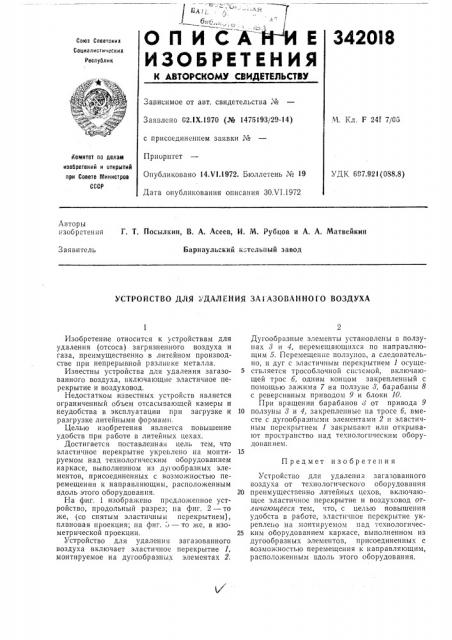

ОП И СА-Я И Е

ИЗОБРЕТЕНИЯ

3420I8

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/ Ф е

Зависимое от авт. свидетельства ¹

М. Кл. F 24т 7/00

Заявлено 02ЛХ.1970 (№ 1475193/29-14) с присоединением заявки №

Приоритет

Опубликовано 14.И.1972. Бюллетень ¹ 19

Дата опубликования описания 30.VI.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 697 921(088.8) Авторы изобретения

Г. Т. Посылкин, В. А. Асеев, И. М. Рубцов и А. А. Матвейкин

Барнаульский котельный завод

Заявитель

УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЗАГАЗОВАННОГО ВОЗДУХА

Предмет изобретения

Изобретение относится к устройствам для удаления (отсоса) загрязненного воздуха и газа, преимущественно в литейном производстве при непрерывной разливке металла.

Известны устройства для удаления загазованного воздуха, включающие эластичное перекрытие и воздуховод.

Недостатком известных устройств является ограниченный объем отсасывающей камеры и неудобства в эксплуатации при загрузке и разгрузке литейными формами.

Целью изобретения является повышение удобств при работе в литейных цехах.

Достигается поставленная цель тем, что эластичное перекрытие укреплено на монтируемом над технологическим оборудованием каркасе, выполненном из ду| ообразных элементов, присоединенных с возможностью перемещения к направляющим, расположенным вдоль этого оборудования.

На фиг. 1 изображено предложенное устройство, продольный разрез; на фиг. 2 — то же, (со снятым эластичным перекрытием), плановая проекция; на фиг. — то же, в изометрической проекции.

Устройство для удаления загазованного воздуха включает эластичное перекрытие 1, монтируемое на дугообразных элементах 2.

Дугообразные элементы установлены в ползунах 8» 4, перемещающихся по направляющим 5. Перемещение ползунов, а следовательно, и дуг с эластичным перекрытием 1 осуще5 ствляется трособлочной системой, включающей трос б, одним концом закрепленный с помощью зажима 7 на ползуне 8, барабаны 8 с реверсивным приводом 9 и блоки 10.

При вращении барабанов 8 от привода 9

10 ползуны 8 ии 44, закрепленные на тросе б, вместе с дугообразными элементами 2 и эластичным перекрытием 1 закрывактт или открывают пространство над технологическиM оборудованием.

Устройство для удаления загазованного воздуха от технологического оборудования

20 преимущественно литейных цехов, включающсе эластичное перекрытие и воздуховод отличаюи ееся тем, что, с целью повышения удобств в работе, эластичное перекрытие укреплепо на монтируемом пад технологичес25 ким оборудованием каркасе, выполненном из дугообразных элементов, присоединенных с возможностью перемещения к направляющим, располо>кенным вдоль этого оборудования.

342018 юг f

L 1 и г 2
