Способ сушки шпона
Патент 342029
Классы МПК
Способ сушки шпона
Иллюстрации
Реферат

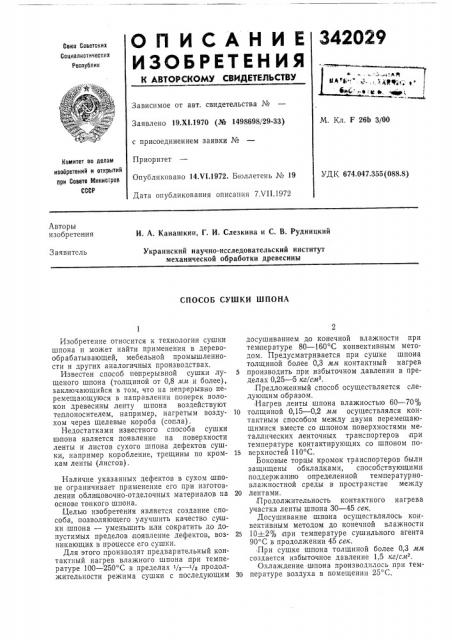

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
342029
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 19.Х1.1970 (№ 1498698/29-33) с присоединением заявки №
Приоритет
Опубликовано 14Х1.1972. Бюллетень ¹ 19
Дата опубликования описания 7.VII.1972
М. Кл, F 26Ь 3/00
Комитет па делам изобретений и открытий при Совете Министров
СССР
УДК 674.047.355 (088.8) Авторы изобретения
И. А. Канашкин, Г. И. Слезкина и С. В. Рудницкий
Украинский научно-исследовательский институт механической обработки древесины
Заявитель
СПОСОБ СУШКИ ШПОНА
Изобретение относится к технологии сушки шпона и может найти применения в деревообрабатывающей, мебельной промышленности и других аналогичных производствах.
Известен способ непрерывной сушки лущеного шпона (толщиной от 0,8 мм и более), заключающийся в том, что на непрерывно перемещающуюся в направлении поперек волокон древесины ленту шпона воздействуют теплоносителем, например, нагретым воздухом через щелевые короба (сопла).
Недостатками известного способа сушки шпона является появление на поверхности ленты и листов сухого шпона дефектов сушки, например коробление, трещины по кромкам ленты (листов).
Наличие указанных дефектов в сухом шпоне ограничивает применение его при изготовлении обли цовочно-отделочных материалов на основе тонкого шпона.
Целью изобретения является создание способа, позволяющего улучшить качество сушки шпона — уменьшить или сократить до допустимых пределов появление дефектов, возникающих в процессе его сушки.
Для этого производят предварительный контактный нагрев влажного шпона при температуре 100 — 250 С в пределах 1/3 — >/g продолжительности режима сушки с последующим досушиванием до конечной влажности при темпер атуре 80 — 160 С конвективным методом. Предусматривается при сушке шпона толщиной более 0,3 мм контактный нагрев
5 производить при избыточном давлении в пределах 0,25 5 кг/см . ,Предложенный способ осуществляется следующим образом.
Нагрев ленты шпона влажностью 60 — 70 /с
10 толщиной 015 — 0,2 мм осуществлялся контактным способом между двумя перемещающимися вместе со,шпоном поверхностями металлических ленточных транспортеров отри температуре контактирующих со шпоном по15 верхностей 110 С.
Боковые торцы кромок транспортеров были защищены обкладками, способствующими поддержанию определенной температурновлажностной среды в пространстве между
20 лентами.
Продолжительность контактного нагрева участка ленты шпона 30 — 45 сек.
Досушивание .шпона осуществлялось конвективным методом до конечной влажности
25 10+-2 /с при температуре сушильного агента
90 С в продолжении 45 сек. .При сушке шпона толщиной более 0,3 мм создается избыточное давление 1,5 кг/см .
Охлаждение шпона производилось при темЗо пературе воздуха в помещении 25 С.
342029
Предмет изобретения
Составитель М. Мясникова
Техред E. Борисова
Редактор И. Квачадзе
Корректор A. Васильева
Заказ 2039/12 Изд. № 879 Тираж 405 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Тиаография, пр. Сапунова, 2
1. Способ сушки шпона путем контактного нагрева, отличающийся тем, что, с целью улучшения качества сушки, производят предварительный контактный - нагрев влажного шпона при 100 — 250 С в пределах 1/а — /2 продолжительности режима сушки с последующим досушиванием до конечной влажности при 80 — 160 С конвективным методом.
2. Способ по п. 1, отличающийся тем, что, с целью улучшения качества сушки шпона
5 толщиной более О,З мм контактный нагрев ведут при избыточном давлении в пределах
0,25 — 5 кг/см .
