Реферат



342050

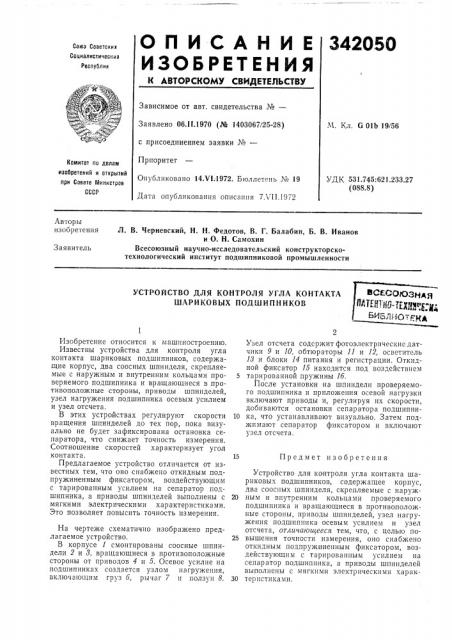

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Ч. Кл. G 01Ь 19/56

Заявлено 06Л1.1970 (л 1403067/25-28) с присоединением заявки №вЂ”

Приоритет

Опубликовано 14.Ч!.1972. Бюллетень № 19

Дата опубликования описания 7л П.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531 745:621.233.27 (088.8) Авторы изобретения

Л. В. Черневский, Н. Н, Федотов, В. Г. Балабин, Б. В. Иванов и О. Н. Самохин

Всесоюзный научно-исследовательский конструкторскотехнологический институт подшипниковой промышленности

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УГЛА КОНТАКТА

ШАРИКОВЫХ ПОДШИПНИКОВ

Предмет изобретения

Изобретение относится к машиностроению.

Известны устройства для контроля угла контакта шариковых подшипников, содержащие корпус, два соосных шпинделя, скрепляемые с наружным и внутренним кольцами проверяемого подшипника и вращающиеся в противоположные стороны, приводы шпинделей, узел нагружения подшипника осевым усилием и узел отсчета.

В этих устройствах регулируют скорости вращения шпинделей до тех пор, пока визуально не будет зафиксирована остановка сепаратора, что снижает точность измерения.

Соотношение скоростей хар актеризует угол контакта, Предлагаемое устройство отличается от известных тем, что оно снабжено откидным подпружиненным фиксатором, воздействующим с тарированным усилием на сепаратор подшипника, а приводы шпинделей выполнены с мягкими электрическими характеристиками.

Это позволяет повысить точность измерения.

На чертеже схематично изображено предлагаемое устройство.

В корпусе 1 смонтированы соосные шпиндели 2 и 8, вращающиеся в противоположные стороны от приводов 4 и 5. Осевое усилие на подшипниках создается узлом нагружения, включающим груз б, рычаг 7 и ползун 8.

Узел отсчета содержит фотоэлектрические датчики 9 и 10, обтюраторы 11 и 12, осветитель

13 и блоки 14 питания и регистрации. Откидной фиксатор 15 находится под воздействием

5 тарированной пружины 1б.

После установки на шпиндели проверяемого подшипника и приложения осевой нагрузки включают приводы и, регулируя их скорости, добиваются остановки сепаратора подшипни10 ка, что устанавливают визуально. Затем поджимают сепаратор фиксатором и включают узел отсчета.

Устройство для контроля угла контакта шариковых подшипников, содержащее корпус, два сооспых шпинделя, скрепляемые с наруж20 ным и внутренним кольцами проверяемого подшипника и вращающиеся в противоположные стороны, приводы шпинделей, узел нагружения подшипника осевым усилием и узел отсчета, отличающееся тем, что, с целью по25 вышения точности измерения, оно снабжено откидным подпружиненным фиксатором, воздействующим с тарированным усилием на сепаратор подшипника, а приводы шпинделей выполнены с мягкими электрическими харак30 теристиками, 342050
