Способ измерения амплитуды магнитной составляющей электромагнитного поля

Способ измерения амплитуды магнитной составляющей электромагнитного поля

Иллюстрации

Показать все

Реферат



2I44

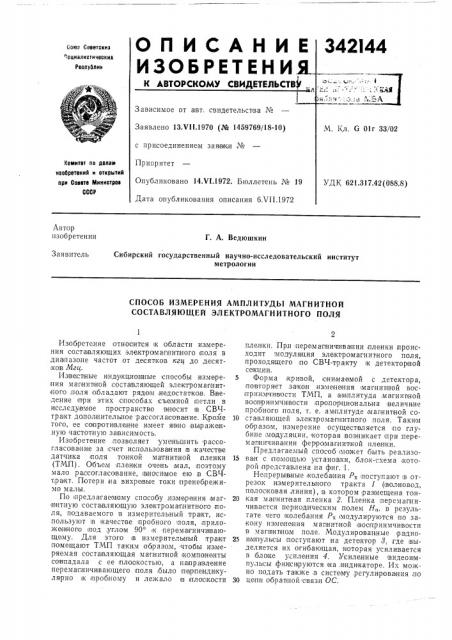

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

1;oem Ссеатскиа

"опналнстическиа

Республик

Зависимое от а вт. свидетельства №

Заявлено 13Х!!.1970 (№ 1459769/18-10) Кл. G 01г 33/02 с присоединением заявки №

Приоритет

Комитат пс делам иаобрвтвниЯ и открытиЯ при Совете Министров

СССР

Опубликовано 14.VI 1972. Бюллетень №

Дата опубликования описания 6.ЧП.1972

621.317.42 (088.8) Автор изобретения

Г. А. Ведюшкин

Сибирский государственный научно-исследовательский институт метрологии

Заявитель

СПОСОБ ИЗМЕРЕНИЯ АМПЛИТУДЫ МАГНИТНОЙ

СОСТАВЛЯЮЩЕЙ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

Изобретение относится IK о бласти из мерения составляющих электро магнитного поля в диапазоне частот от десятков кгпв до де сят,ко в Мги,.

H3IBBcTIHbIе инду кцион ные способы измере ния магнит|ной соста|вляющей элект"ромагнитного .поля обладают рядом, недостатков. Вееде ние при этих способах съемной петли в и сследуемое пространство вносит IB СВЧтракт дополнительное р а ссогла сова ние. Кроме того, ее со|проти влен ие имеет я в но вы раженную ча|стотную за виси мость.

Изобретение лозволяет уменьшить рассогласо вание за счет использования в качестве датчика поля TolHiKoH магнит ной пленки (ТМП). Объем планоки очень мал, поэтому мало рас соглассивание, вноси мое ею в СВЧтракт. Потери на вихревые токи пренебрежимо малы.

По предла гаем ому способу,изме ре ния iMarнитную составляющую электромагнитного поля, подаваемого в измерительный тра кт, используют в качестве пробного лоля, прилож envoi.o под,угл с м 90 к пер е м атничи|в ающему. Для этого IB измерительный тра кт по мещают ТМП таким образом, чтобы измеряемая соста вляющая магнит1ной компоненты со впадала с ее плоскостью, а на правление перемагничи вающего поля,было пер пе нди кулярно IK пробному и лежало IB плоокости пленки. При перемалничива нии пленки происходит модуляция электромагнитного поля, проходящего iIIO СВЧ-тракту к детектор ной селекции.

5 Форма KpHIBQH, снимаемой с детектора, повторяет заколи измеивния магнит ной восприимчивости ТМП, а амплитуда, магнитной вооприиьгчи вости lIIpioIIoрциональна величине пробного, поля, т. е. амплитуде магнит ной со10 ставляющей электромагнитного поля. Таким образом, измерение осуществляется по глубине модуляции, которая,воз никает при,перемапничивании ферромагнитной плен ки.

Предлагаемый способ может быть,реализо15 ва н с помощью у становки, блок-схема которой представлена íа фиг. 1.

Непрерывные колебаотия Р поступают в,отрезок из мерительного тракта 1 (волновод, полооковая линия),:в котором разиещена TQIH20 кая малнитная,пленка 2. Пленка перемапничивается периодическим полем Н, в результате чего колебания Р,- модулируются по закону изме не ния мBIlHHTHoH вооприимчиBolcTH в магн ит ном поле. Модулированные ра дио25 импульсы поступают на детектор 8,,где выделяется их огибающая, которая усиливается в бло ке усиления 4. У силенные видеои мпульсы фииси руются на,и ндикаторе. Их можно подать также,в систему .регулирования,по

30 цели обрат ной с|вязи ОС.

342!44

Предмет изобретения

Нп кагппр сРиг 1 д 2 1 йг»

L8) 5

1 дх И) 70

20 гР иг.2-

Составитель Л. Устинова

Техред А. Камышникова

Корректоры: Л. Корогод и М. Коробова

Редактор В. Левитов

Заказ 1945/15 Изд. № 842 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушсная наб., д. 4/5

Типография, пр. Сапунова, 2

На фит. 2 показана зависимость сигнала на выходе U»Ä oI мапнивной соста вля1ощей сипнала на входе. г

Способ намерения амплитуды .мапнитной соста вляющей электромапнитного поля с использо ванием модуляции измеряемых колебаний, отличающийся тем, что, с целью уме ньшси1ия рассогласования изме р ительного тра кта, в |качестве зонда ис пользуют тон Кую магнивную пленку, раз меще нную в тракте та ким образом, чтобы, векторы магнитной соста1в5 ля1ощей эле ктромапнитнопо поля и модулирующего магнитного:поля были ортого налыны и pBlclIIOJIQ?KeHbr в плоско|сти IIIJIeнки, à àм плитуду ма г нитной составляющей электромагнитпого поля определяют йо аьпплитуде видео10 m nrryльсо в, выделяемых в дете кво рной icea<ции.
