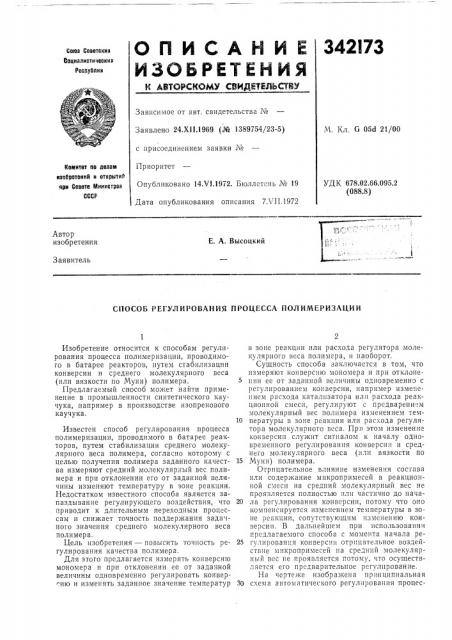

Патент ссср 342173

Патент ссср 342173

Иллюстрации

Показать все

Реферат



342I73

Союз Советских

Социалистических

Росауалии

Зависимое от авт. свидетельства №

Заявлено 24.Х11.1969 (№ 1389754/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 14Л1.1972. Бюллетень ¹ 19

Дата опубликования описания 7Х11.1972

М, Кл, 6 05d 21/00

Комитат ао делам изобретвиий и открытий ари Совете таииистроа

СССР

УДК 678.02.66,095.2 (088.8) Автор изобретения

Е. А, Высоцкий

Заявитель

СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ПОЛИМЕРИЗАЦИИ

Изобретение относится к способам регулирования процесса полимеризации, проводимого в батарее реакторов, путем стабилизации конверсии и среднего молекулярного веса (или вязкости по Муни) полимера.

Предлагаемый способ может найти применение в промышленности синтетического каучука, например в производстве изопренового каучука.

Известен способ регулирования процесса полимеризации, проводимого в батарее реакторов, путем стабилизации среднего молекулярного веса полимера, согласно которому с целью получения полимера заданного качества измеряют средний молекулярный вес полимера и при отклонении его от заданной величины изменяют температуру в зоне реакции.

Недостатком известного способа является запаздывание регулирующего воздействия, что приводит к длительным переходным процессам и снижает точность поддержания задачного значения среднего молекулярного веса полимера.

Цель изобретения — повысить точность регулирования качества полимера.

Для этого предлагается измерять конверсию мономера и при отклонении ее от заданной величины одновременно регулировать конверию и изменять заданное значение температур в зоне реакции или расхода регулятора молекулярного веса полимера, и наоборот.

Сущность способа заключается в том, что измеряют конверсию мономера и при отклоне5 нпи ее от заданной величины одновременно с регулированием конверсии, например изменением расхода катализатора или расхода реакционной смеси, регулируют с предварени м молекулярный вес полимера изменением тем10 пературы в зоне реакции или расхода регулятора молекулярного веса. При этом изменение конверсии служит сигналом к началу одновременного регулирования конверсии и среднего молекулярного веса (или вязкости по

15 Муни) полимера.

Отрицательное влияние изменения состава или содержание микропримесей в реакционной смеси на средний молекулярный вес не проявляется полностью илп частично до нача20 ла регулирования конверсии, потому что оно компенсируется изменением температуры в зоне реакции, сопутствующим изменению конверсии. В дальнейшем при использовании предлагаемого способа с момента начала ре25 гулировання конверсии отрицательное воздействие микропримесей на средний молекулярный вес не проявляется потому, что осуществляется его предварительное регулирование.

На чертеже изображена принципиальная

30 схема автоматического регулирования процес342173

Pezупяяор

«М. » ассап ОО,чатпнъш

Составитель М. Самигуллин

Техред T. Ускова

Редактор Л. Ушакова

Корректоры: В. Петрова и А. Николаева

Заказ 2004/3 Изд. № 820 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 са нолимеризации, например при ироизводст«е изопренового каучука, поясняющая предлагаемый способ.

Процесс проводят в батарее реакторов, состоящей в данном случае из двух аппаратов н П. При отклонении конверсии от номинала в сторону меньших значений с регулятора 1 конверсии каждого из реакторов 1 и П поступает сигнал о величине возмущения в вычислительно-логический блок 2, который, даже при отсутствии сигнала от датчика 8 среднего молекулярно"o веса, вырабатывает сигнал (в зависимости от положения переключателя 4) -ka уменьшение задания регулятору 5 температуры или на уменьшение задания регулятору б расхода регулятора молекулярного веса. Одновременно регулятор 1 конверсии головного реактора 1 вырабатывает сигнал на увеличение задания peryлятОру 7 расхода катализатора, тем самым возвращая конверсию к номиналу.

4 !! р|I увеличении конвppсии прОтив klОмпнала производятся аналогичные действия с противоположным знаком.

Таким образом, предлагаемый способ позволяет предотвратить изменение среднего молекулярного веса полимера и повысить точность регулирования его качества.

Предмет изобретения

10 Способ регулирования процесса полимеризации, проводимого в батарее реакторов, путем стабилизации конверсии мономера и среднего молекулярного веса полимера, отличаюи ийся тем, что, с целью повышения точности

15 регулирования качества полимера, измеряют конверсию мономера и при отклонении ее от заданной величины одновременно регулируют конверсию и изменяют заданное значение температуры в зоне реакции или расход регуля20 тора молекулярного веса полимера, и наоборот.
