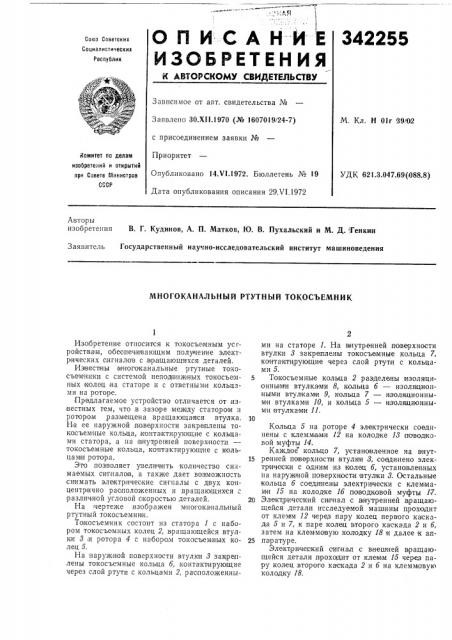

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

342255

Союз Советских

Социалистических

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. H Olr 89l02

Заявлено ЗО.XII.1970 (№ 1607019/24-7) с присоединением заявки №

Приоритет

Опубликовано 14.VI.1972. Бюллетень № 19

Дата опубликования описания 29Х1.1972

Комитет по делам изобретеиий и открытий при Совете Министров

0PоР

УДК 621.3.047.69(688.8) Авторы изобретения В. Г. Кудинов, А. П. Матков, Ю. В. Пухальский и М. Д. .Генкин

Заявитель Государственный научно-исследовательский институт машиноведения

МНОГОКАНАЛЬНЫЙ РТУТНЫЙ ТОКОСЪЕМНИК

Изобретение относится к токосъеолным усгройстваи, обеспечивающим получение элеохтрических сигналов с,вр ащающихся деталей.

Из веспны iMIIQHQKaHBJIbHbIB ртутные токосъемники с системой неподвижных токосъе мных коленец на статоре и с ответными кольцами на роторе.

Предлагаемое устройство отличается от из вестных тем, что .в зазо|ре между статором и роторо м размещена вращающаяся втулка.

На ее наружной поверхности закреплены токосъемные кольца, контактирующие с колыцами статора, а на внут1рен ней поверхности токосъемные кольца, контактирующие с кольцам и ротора.

Это поз валяет увеличить количество сн лмаемых сигналов, а также дает возгможность снимать электрические сигналы с двух концентрично расположенных и .вращающихся с различной у гловой скоростью деталей.

На чертеже изображен многоканальный ртутный токосъемни к.

Токосъемник состоит из статора 1 с набором токосъемных колец 2, вращающейся втулки 8 и ротора 4 с набором токо съемных колец 5.

На наружной поверхности втулкти 8 зато реплены токосъемные кольца б, контактирующие черкез слой ртути с кольцами 2, раоположенными на статоре 1. На внутренней поверхности втулки 8 закреплены токосъемные кольца 7, контактирующие через слой ртути с кольцами 5.

5 Токосъемные кольца 2 разделены изоляци0HHbIlMiH втулками 8, кольца б — изоляционными втулками 9, кольца 7 — изоляционными втулками 10, и кольца 5 — H30JIHiIIH QHHI>Iми втулками 11.

Кольца 5 на .роторе 4 электрически соединены с клеммами 12 на колодке 18 поводкавой муфты 14.

Каждое кольцо 7, установленное на внут15 ренней поверхности втулки 8, соединено электр ически с одHHIM из колец б, установленных на наруж ной поверхности втулки 8. Остальные кольца б соединены электрически с клеммами 15 на колодке lб поводковой муфты 17.

20 Электрический сипнал с анутренней .вращающейся детали исследуемой машины проходит от клем!м 12 черед пару колец первого ка скада 5 и 7, к паре колец второго каскада 2 и б, затем на KJIBMMQIBóþ колодку 18 и далее к ап25 II aip any p e.

Электрический сигнал с внешней вращающейся детали проходит от клемм 15 через пару колец, второго каскада 2 и б на клемм овую колодку 18.

342255

Предмет изобретения

Составитель А. Левина

Редактор В. Фельдман

Техред Т. Ускова

Корректор О. Тюрина

Заказ 2010 15 Изд. № 834 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Многоканальный ртутный токосъемник, содержащий статор с системой неподвижных то,— косъемных колец и ротор с опветными кольцами, отличающийся тем, что, с целью увеличения количества снимаемых сигналов, в зазоре между статором и ротором размещена вращающаяся втулка, на наружной поверхности которой закреплены токосъемные кольца, контактирующие с кольцами статора, а на

5 внутренней по верхности — токосъемные кольца, контактирующие с кольцами .ротора.
