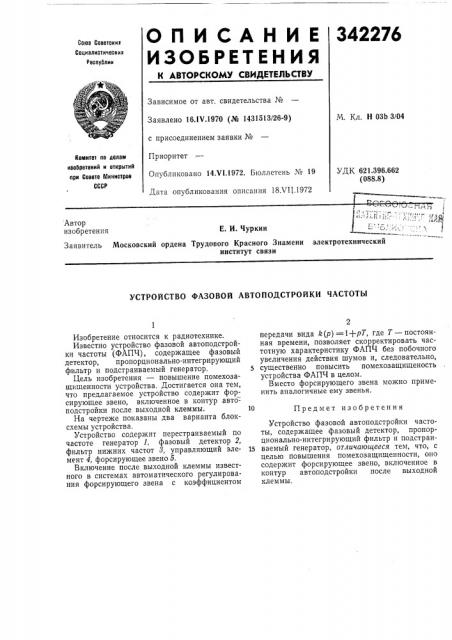

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.IV.1970 (№ 1431513l26-9) с присоединением заявки №

Приоритет

Опубликовано 14.Ч1.1972. Бюллетень № 19

Дата опубликования описания 18.VII.1972

i !. Кл. Н 03Ь 3(04

Комитет оо делам изобретений и открытий лри Совете Министров

СССР

УДК 621.396.662 (088.8) Автор изобретения

Е. И. Чуркин электротехнический

Заявитель Московский ордена Трудового Красного Знамени институт связи

УСТРОЙСТВО ФАЗОВОЙ АВТОПОДСТРОЙКИ ЧАСТОТЫ

Изобретение относится к радиотехнике.

Известно устройство фазовой автоподстройки частоты (ФАПЧ), содержащее фазовый детектор, пропорционально-интегрирующий фильтр и подстраиваемый генератор.

Цель изобретения — повышение помехозащишенности устройства. Достигается она тем, что предлагаемое устройство содержит форсирующее звено, включенное в контур автоподстройки после выходной клеммы.

На чертеже показаны два варианта блоксхемы устройства.

Устройство содержит перестраиваемый по частоте генератор 1, фазовый детектор 2, фильтр нижних частот 8, управляющий элемент 4, форсирующее звено б.

Включение после выходной клеммы известного в системах автоматического регулирования форсирующего звена с коэффициентом передачи вида k(p) =1+рТ, где Т вЂ” постоянная времени, позволяет скорректировать частотную характеристику ФАПЧ без побочного увеличения действия шумов и, следовательно, 5 существенно повысить помехозащищеность устройства ФАПЧ в целом.

Вместо форсирующего звена можно применить аналогичные ему звенья.

10 Предмет изобретения

Устройство фазовой автоподстройки частоты, содержащее фазовый детектор, пропорционально-интегрирующий фильтр и подстраи15 ваемый генератор, отличающееся тем, что, с целью повышения помехозащищенности, оно содержит форсирующее звено, включенное в контур автоподстройки после выходной клеммы.

342276

Вьясой.Составитель А. Горбачев

Техред А. Камышникова

Редактор Б. Федотов

Корректор T. Бабакина

Типография, пр. Сапунова, 2

Заказ 2172/15 Изд. № 921 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
