342227

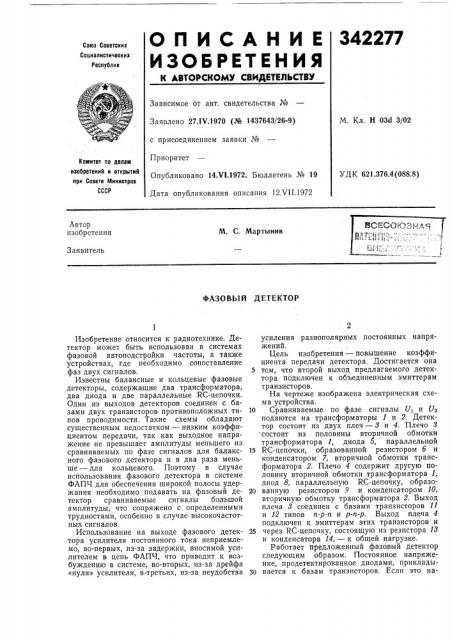

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27Л т/.1970 (№ 1437643/26-9) с присоединением заявки №

Приоритет

Опубликовано 14Х1.1972. Бюллетень № 19

Дата опубликования описания 12.VII.1972

М. Кл. Н 03d 3/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.376.4 (088.8) Автор изобретения

М, С. Мартынив

Заявитель

ФАЗОВЫЙ ДЕТЕКТОР

Изобретение относится к радиотехнике. Детектор может быть использован в системах фазовой автоподстройки частоты, а также устройствах, где необходимо сопоставление фаз двух сигналов.

Известны балансные и кольцевые фазовые детекторы, содержащие два трансформатора, два диода и две параллельные RC-цепочки.

Один из выходов детекторов соединен с базами двух транзисторов противоположных типов проводимости. Такие схемы обладают существенным недостатком — низким коэффициентом передачи, так как выходное напряжение не превышает амплитуды меньшего из сравниваемых по фазе сигналов для балансного фазового детектора и в два раза меньше — для кольцевого. Поэтому в случае использования фазового детектора в системе

ФАПЧ для обеспечения широкой полосы удержания необходимо подавать на фазовый детектор сравниваемые сигналы большой амплитуды, что сопряжено с определенными трудностями, особенно в случае высокочастотных сигналов.

Использование на выходе фазового детектора усилителя постоянного тока неприемлемо, во-первых, из-за задержки, вносимой усилителем в цепь ФАПЧ, что приводит к возбуждению в системе, во-вторых, из-за дрейфа

«нуля» усилителя, в-третьих, из-за неудобства усиления разнополярных постоянных напряжений.

Цель изобретения — повышение коэффициента передачи детектора. Достигается она

5 тем, что второй выход предлагаемого детектора подключен к объединенным эмиттерам транзисторов.

На чертеже изображена электрическая схема устройства.

10 Сравниваемые по фазе сигналы U> и U2 подаются на трансформаторы 1 и 2. Детектор состоит из двух плеч — 3 и 4. Плечо 3 состоит из половины вторичной обмотки трансформатора 1, диода 5, параллельной

15 RC-цепочки, образованной резистором б и конденсатором 7, вторичной обмотки трансформатора 2. Плечо 4 содержит другую половину вторичной обмотки трансформатора 1, диод 8, параллельную RC-цепочку, образо20 ванную резистором 9 и конденсатором 10, вторичную обмотку трансформатора 2. Выход плеча 3 соединен с базами транзисторов 11 и 12 типов и-р-и и р-и-р. Выход плеча 4 подключен к эмиттерам этих транзисторов и

25 через RC-цепочку, состоящую из резистора 13 и конденсатора 14, — к общей нагрузке.

Работает предложенный фазовый детектор следующим образом. Постоянное напряжение, продетектированное диодами, приклады30 вается к базам транзисторов. Если это на342277

Предмет изобретения

Составитель Л. Рубинчик

Редактор Б. Федотов Техред А. Камышникова Корректор Т. Миронова

Заказ 2168/1 Изд. № 892 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пряжение имеет положительную полярность, открывается транзистор типа п-р-п, если отрицательную — транзистор типа р-и-р. Напряжение в эмиттерах транзисторов, переданное одним из них, смещает постоянный уровень, на котором происходит детектирование.

Вследствие этого повышается продетектированное напряжение на базах транзисторов, что обусловливает рост напряжения на эмиттерах транзисторов и т. д., т. е. срабатывает обычный механизм положительной обратной связи. Благодаря этому существенно возрастает коэффициент передачи фазового детектора, Параметры RC-цепей выбирают из соображений фильтрации комбинационных частот на выходе фазового детектора.

Таким образом, предлагаемый детектор, обладая всеми положительными качествами диодного фазового детектора (хорошая симметрия и простота схемы), имеет высокий коэффициент передачи.

Фазовый детектор, содержащий два трансформатора, два диода и две параллельные

RC-цепочки, включенные по балансной схеме, один из выходов которого соединен с базами двух транзисторов противоположных типов проводимости, включенных по схеме эмиттерных повторителей с общей нагрузкой в виде параллельной RC-цепи, отличающийся тем, что, с целью повышения коэффициента передачи детектора, второй его выход подключен к объединенным эмиттерам транзисторов,
