Способ крепления пьезоэлемента
Патент 342282
Классы МПК
Способ крепления пьезоэлемента
Иллюстрации
Реферат

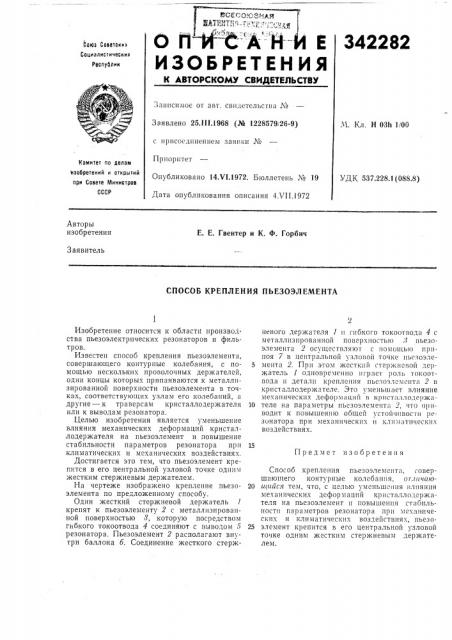

О П Мб- А-н-4 е
ИЗОБРЕТЕНИЯ
342282
Ссgа Ссветскик
Социалистически!
Респу0лик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.">авпспмое от авт. свидетельства №
Заявлено 25.!! I.1968 (№ 1228579!26-9) с присоединением заяви<и №
Приоритет
Опубликовано 14.VI.1972, Бюллетень № 19
Дата опубликования описания 4Л 11.1972
М. Кл. Н 03h 1!00
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 537.228.1 (088.8) Авторы изобретения
E. Е, Гвентер и К. Ф. Горбич
Заявитель
СПОСОБ КРЕПЛЕНИЯ ПЬЕЗОЭЛЕМЕНТА невого держателя 1 и гибкого токоотводcl 4 с металлизп рован ной поверхностью 8 пьезоэлемента 2 осуществляют с помощью припоя 7 в центральной узловой точке пьсзоэле5 мента 2. Прп этом я<есткпй стержневой держатель 1 одновремснно играет роль токоотвода и детали крепления пьезоэлемента 2 в кристаллодержателе. Это уменьшает влияние механических деформаций в крпсталлодержа10 теле на параметры пьезоэлемента 2, что приводит к повышению оощей устойчивости рсзонатора при механических и климатических воздействиях.
Способ крепления пьезоэлемента, совершающего контурные колебания, оглачаю20 икайся тем, что, с целью уменьшения влияния механических деформаций крпсталлодержателя на пьезоэлемент и повышения стабильности параметров резонатора прп механических и климатических воздейсTBèÿх, пьезо25 элемент крепится в его центральной узловой точке одним жестким стержневым держателем.
Изобретение относится к области производ. ства пьезоэлектрических резонаторов и фильтров.
Известен способ крепления пьезоэлемента, совершающего контурные колебания, с помощью нескольких проволочных держателей, одни концы которых припаиваются к металлпзированной поверхности пьезоэлемента в точках, соответствующих узлам его колебаний, а другие — к траверсам кристаллодержателя или к выводам резонатора.
Целью изобретения является уменьшение влияния механических деформаций кристаллодержателя на пьезоэлемент и повышение стабильности параметров резонатора при климатических и механических воздействиях.
Достигается это тем, что пьезоэлемент крепится в его центральной узловой точке одним жестким стержневым держателем, На чертеже изображено крепление пьезоэлемента по предложенному способу.
Один жесткий стержневой держатель 1 крепят к пьезоэлементу 2 с металлизированной поверхностью 8, которую посредством гибкого токоотвода 4 соединяют с выводом б резонатора. Пьезоэлемент 2 располагают внутри баллона б. Соединение жесткого стержПредмет изобретения
342282
Составитель Л, Багян
Техред 1 . Ускова
Редактор В. Левятов
Коррсктор Т. Китаева
Типография, пр. Сапунова, 2
Заказ 2011/16 Изд. № 833 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раушская наб., д. 4/5
