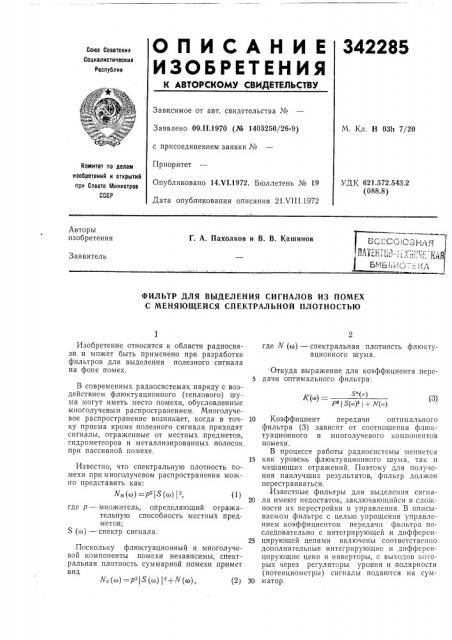

О П И С А Н И Е 342285

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 09Л1.1970 (№ 1403250/26-9) с присоединением заявки №

Приоритет

Опубликовано 14.Ч1. 1972. Бюллетень № 19

Дата опубликования описания 21 VIII.1972

М. Кл. Н 03k 7/20

Комитет по делам изобретений и открытий при Совете Мимистров

СССР ДК 621.372,543.2 (088.8) Авторы изобретения

Г. А. Патсолков и В. В, Кашинов

H С :-С С1 С).З 1-) j(9

БИБ|!"г . с, - ((А

Заявитель

ФИЛЬТР ДЛЯ ВЫДЕЛЕНИЯ СИГНАЛОВ ИЗ ПОМЕХ

С МЕНЯЮЩЕЙСЯ СПЕКТРАЛЬНОЙ ПЛОТНОСТЬЮ

yq ) (" )

Р 8(0>)ы + pv () (3) Изобретение относится к области радиосвязи и может быть применено при разработке фильтров для выделения полезного сигнала на фоне помех.

В современных радиосистемах наряду с воздействием флюктуационного (теплового) шума могут иметь место помехи, обусловленные многолучевым распространением. Многолучевое распространение возникает, когда в точку приема кроме полезного сигнала приходят сигналы, отраженные от местных предметов, гидрометеоров и металлизированных полосок при пассивной помехе.

Известно, что спектральную плотность помехи при многолучевом распространении можно представить как: у („) рг д(„,) г (1) где р — множитель, определяющий отражательную способность местных предметов;

Я (в) — спектр сигнала.

Поскольку флюктуационный и многолучевой компоненты помехи независимы, спектральная плотность суммарной помехи примет вид

N, ((o) =p S (o)) г+ У ((о) (2) где Л (в) — спектр альп а я плотность фл юктуационного шума.

Откуда выражение для коэффициента передачи оптимального фильтра:

10 Коэффициент передачи оптимального фильтра (3) зависит от соотношения флюктуационного и многолучевого компонентов помехи.

В процессе работы радиосистемы меняется

15 как уровень флюктуационного шума, так и мешающих отражений, Поэтому для получения наилучших результатов, фильтр должен перестраиваться.

Известные фильтры для выделения сиг «а20 ла имеют недостаток, заключающийся в сложности их перестройки и управления. В описываемом фильтре с целью упрощения управлением коэффициентом передачи фильтра последовательно с интегрирующей и дифферен25 цирующей цепями включены соответственно дополнигельные интегрирующие и дифференцирующие цепи и инверторы, с выходов когорых через регуляторы уровня и полярности (потенциометры) сигналы подаются на сум30 матор.

842285

Напишем приближенно дачи К (оз) фильтра в виде да Лорана.

А — 2 А — 1

<()" = ..., +

+ Аа(1) + .. коэффициент перечастной суммы ря+А, +А,/ш+ (4) t= — а

t= — а

Составитель Г. Хромышев

Техред Л. Богданова Корректор Е. Михеева

Редактор В. Левитов

Заказ 2408/13 Изд, Ме 1004 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Используя достаточное число членов в ряде (4), можно аппроксимировать К (го) с любой требуемой точностью.

Блок-схема описываемого фильтра изображена на чертеже.

Фильтр состоит из цепочки последовательно включенных интегрирующих цепей 1, 2, между которыми включены инверторы полярности 8, 4; из цепочки последовательно включенных и дифференцирующих цепей 5, б, между которыми также включены инверторы полярности 7, 8.

На входы указанных цепочек параллельно подается входной сигнал. Сигналы с выходов упомянутых интегрирующих, дифференцирующих цепей и фазоинверторов поданы на крайние выводы потенциометров 9 — 12, движки которых подключены ко входам сумматора 18, на один из выходов которого также подан и входной сигнал.

Изменяя положение движков потенциометров можно изменять величину и полярность производных и интегралов и тем самым изменять форму входного сигнала в широких пре4 делах, т. е. при многократном дифференцировании и интегрировании и сложении с различными весами спектр выходного процесса можно представить =ь

5(ю) = 5,„(а)АДа)

Вынося S (а) из под суммы и обозначив сумму К (оз) получим =ь

К(а) = » А;()в)

Таким образом коэффициент передачи предложенного фильтра выражается многочленами.

Предмет изобретения

Фильтр для выделения сигналов из помех с

20 меняющейся спектральной плотностью, содержащий интегрирующую и дифференцирующую цепь, на входы которых подан входной сигнал, а выходы подключены к сумматору, отличающийся тем, что, с целью упрощения

2S управления коэффициентом передачи фильтра, последовательно с интегрирующей и дифференцирующей цепями включены соответственно дополнительные интегрирующие и дифференцирующие цепи и инверторы, выходы

30 которых соединены со входами потенциометров, сигналы с выходов последних поданы на упомянутый сумматор.
