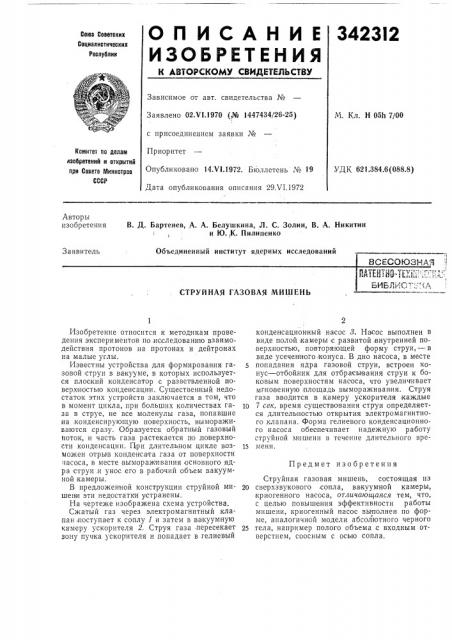

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

3423I2

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.V1.1970 (№ 1447434/26-25) с присоединением заявки №

Приоритет

Опубликовано 14;VI.1972. Бюллетень № 19

Дата опубликования описания 29Х1.1972

М. Кл. H 051т 7/00

Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

УДК 621.384.6(088.8) Авторы изобретения

В. Д. Бартенев, А. А. Белушкина, Л. С. Золин, В. А. Никитин и Ю. К. Пилипенко

Объединенный институт ядерных исследований

Заявитель

БСЕСОЮ31-1АЯ

СТРУИНАЯ ГАЗОВАЯ МИШЕНЬ

Предмет изобретения

Изобретение относится к методикам проведения экспериментов по,исследованию взаимодействия протонов на протонах и дейтронах на малые углы.

Известны устройства для формирования газовой струи в вакууме, в которых используется плоский конденсатор с разветвленной поверх ностью конденсации. Существенный недостаток этих устройств заключается в том, что в момент цикла, при больших количествах газа в струе, не все молекулы газа, попавшие на,конденсирующую поверхность, вымораживаются,сразу. Образуется обратный газовый поток, и часть газа растекается по,по верхности конденсации. 1при длительном цикле возможен отры в конденсата газа от поверхности часоса, в месте вымораживания основного ядра струи,и унос .его в рабочий объем вакуумной камеры.

В предложенной конструкции струйной мишен и эти недостатки устранены.

На чертеже изображена схема устройства.

Сжатый газ через электромагнитный клапан поступает к соплу 1 и затем в вакуумную камеру ускорителя 2. Струя газа пересекает зону пучка ускорителя и попадает в гелиевый конденсационный насос 8. Насос выполнен в виде полой камеры с развитой, внутренней поверхностью, повторяющей форму струи, — в виде усеченного конуса, В дно насоса, в месте попадания ядра газовой струи, встроен конус — отбойник для отбрасывания струи к боковым поверхностям насоса, что увеличивает мгновенную площадь вымораживания. Струя газа вводится в камеру ускорителя каждые

10 7 сек, время существо вания струи определяется длительностью открытия электромагнитного клапана. Форма гелиевого конденсационного насоса обеспечивает надежную работу струйной мишени в течение длительного вре15 меня.

Струйная газовая мишень, состоящая из

20 сверхзвукового, сопла, вакуумной камеры, криогенного насоса, отличающаяся тем, что, с целью повышения эффективности работы мишени, криогенный насос выполнен по форме, аналогичной модели абсолютного черного

25 тела, например полого объема с входным отверстием, соосным с осью сопла, 342312
