Теплостойкая штамповая сталь

Теплостойкая штамповая сталь

Иллюстрации

Показать все

Реферат

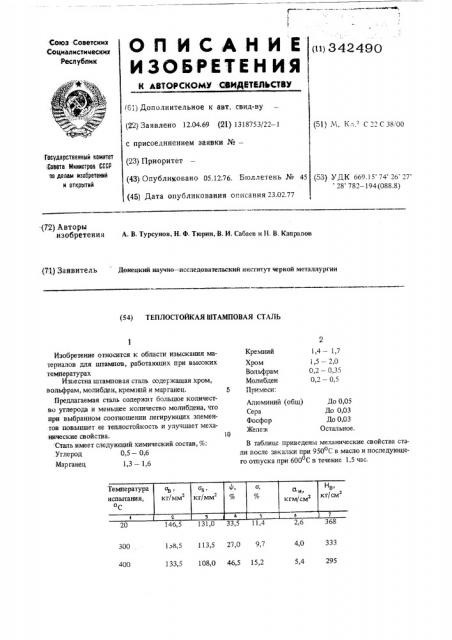

(11) 342490

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ

Союз .Советских

Социалистицеских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.04.69 (21) 1318753/22 — 1 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.12.76. Бюллетень № 45 (45) Дата опубликования описания 23.02.77 (51) М. К з.- С 22 С 38, 00

Государственный комитет .Совета Министров СССР оо ренам изобретений и открытий (53) УДК 669.15 74 26 27 28 782 — 194(088 8) (72) Авторы изобретения А. В. Турсунов, Н. Ф. Тюрин, В. И. Сабаев и H. В. Капралов. (71) 3а явите л ь Донецкий научно — исследовательский институт черной металлургии (54) ТЕПЛОСТОЙКАЯ ШТАМПОВАЯ СТАЛЬ

Кремний

Хром

Вольфрам

Молибден

5 Примеси:

1,4 — 1,7

1,5 — 2,0

0,2 — 0,35

0,2 — 0,5

Алюминий (общ)

Сера

Фосфор

Желез<

До 0,05

До 0,03

До 0,03

Остальное.

10! 46,5

40 333

5,4 295

1385 1135 27,0 97

133,5 108,0 46,5 15,2

300

400

Изобретение относится к области изыскания материалов для штампов, работающих при высоких температурах

Известна штамповая сталь содержащая хром, вольфрам, молибден, кремний и марганец.

Предлагаемая сталь содержит большое количество углерода и меньшее количество молибдена, что при выбранном соотношении легирующих элементов повышает ее теплостойкость и улучшает механические свойства.

Сталь имеет следующий химический состав, %:

Углерод 0,5 — 0,6

Марганец 1,3 — 1,6

В таблице приведены механические свойства стали после закалки при 950оС в масло и последующего отпуска при 600 С в течение 1,5 час.

342490

Продолжение табл.

500

116 5 1015 62 9 16 2

5,4 249

550 90,0 82,5 72,9 21,1

4,2

793 257

5,0

Составитель Э. Вельможный

1ехред M. Ликович Корректор Б. Югас

Редактор О. Филиппова

Заказ 5751/ 274

Тираж 764 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная. 4

600 71,0 65,2

Формула изобретения

Теплостойкая штамповая сталь, содержащая углерод, железо, марганец, кремний, хром, вольфрам, молибден, отличающаяся тем, что, с целью увеличения теплостойкости и улучшения механических свойств, она имеет следующий химический состав, %:

Углерод

Марганец

Кремний

Хром

Вольфрам

Молибден

Железо

0,5 — 0,6

1,3 — 1,6

1,4- 1,7

1,5- 2,0

0,2 — 0,35

0,2 — 0,5

Остальное.
