Реферат



34260I

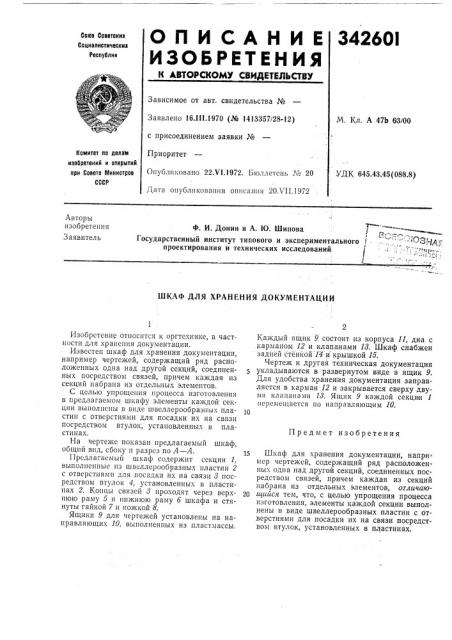

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 16Л11.1970 (№ 1413357/28-12) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1972. Бюллетень ¹ 20

М. Кл. А 47Ь 6 /00 комитет по делаМ изобретений и открытий при Совете Министров

СССР

УДК 645.43.45(088.8) jI,àòà опубликования описания 20Л"II.1972

Ф. И. Донин и А. Ю. Шипова

Государственный институт типового и экспериментального - .- ... """" -Ц

i проектирования и технических исследований

Авторы изобретения

Заявитель

ШКАФ ДЛЯ ХРАНЕНН9 )3,OK3 NIEHTAII,HH

Предмет изобретения

Изобретение относится к оргтехнике, в частности для хранения документации.

Известен шкаф для хранения документации, например чертежей, содержащий ряд расположенных одна над другой секций, соединенных посредством связей, причем каждая из секций набрана из отдельных элементов.

С целью упрощения процесса изготовления в предлагаемом шкафу элементы каждой секции выполнены в виде швеллерообразных пластин с отверстиями для посадки их на связи посредством втулок, установленных в пластинах.

На чертеже показан предлагаемый шкаф, общий впд, сбоку и разрез по А — А.

Предлагаемый шкаф содержит секции 1, выполненные из швеллерообразных пластин 2 с отверстиями для посадки их на связи 8 посредством втулок 1, установленных в пластинах 2. Концы связей 8 проходят через верхнюю раму 5 и нижнюю раму б шкафа и стянуты гайкой 7 и ножкой 8.

Ящики 9 для чертежей установлены на направляющих 10, выполненных из пластмассы.

Каждый ящик 9 состоит из корпуса 11, дна с карманом 12 и клапанами 18. Шкаф снабжен задней стенкой 14 и крышкой 15.

Чертеж и другая техническая документация укладываются в развернутом виде в ящик 9.

Для удобства хранения документация заправляется в карман 12 и закрывается сверху двумя клапанами 18. Ящик 9 каждой секциями 1 перемещается по направляющим 10.

15 Шкаф для хранения документации, напри-. мер чертежей, содержащий ряд расположенных одна над другой секций, соединенных посредством связей, причем каждая из секций набрана из отдельных элементов, отличаю20 и1ийся тем, что, с целью упрощения процесса изготовления, элементы каждой секции выполнены в виде швеллерообразных пластин с отверстиями для посадки их на связи посредством втулок, установленных в. пластинах.

342601

4.A

Редактор В. Блохина

Заказ 2189j9 Изд. № 965 Тираж 406 Подписное

ЦНИИПИ Комитета по делам мзобретеиий и, открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 Составитель Н. Романова

Техред Л. Куклина

Корректоры: М. Коробова и Л. Корогод
