Реферат



342648

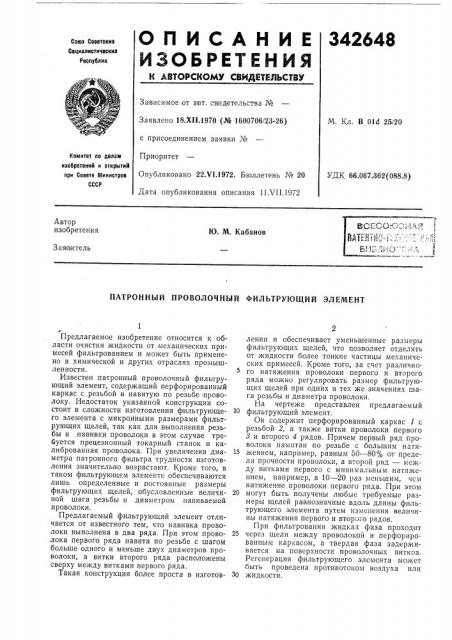

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от акт. св идетельсгва №

М. Кл, В Old 25/20

Заявлено 18.XII.1970 (№ 1600706/23-26) с присоединением заявки №

Приоритет

Опубликовано 22.Ч1.1972. Бюллетень ¹ 20

Дата опубликования описания 11 VII.1972

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 66.067,362(088.8) Автор изобретения

Ю. М. Кабанов

Заявитель

ПАТРОННЫЙ ПРОВОЛОЧНЫЙ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ

Предлагаемое изобретение относится к области очистки жидкости от механических примесей фильтрованием и может быть применено в химической и других отраслях промышленности.

Известен патронный проволочный фильтрующий элемент, содержащий перфорированный каркас с резьбой и навитую по резьбе проволоку. Недостаток указанной конструкции состоит в сложности изготовления фильтрующего элемента с микронными размерами фильтрующих щелей, так как для выполнения резьбы и навивки проволоки в этом случае требуется прецезионный токарный станок и калиброванная проволока. При увеличении диаметра патронного фильтра трудности изготовления значительно возрастают. Кроме того, в таком фильтрующем элементе обеспечиваются лишь определенные и постоянные размеры фильтрующих щелей, обусловленные величиной шага резьбы и диаметром навиваемой проволоки.

Предлагаемый фильтрующий элемент отличается от известного тем, что навивка проволоки выполнена в два ряда. При этом проволока первого ряда навита по резьбе с шагом больше одного и меньше двух диаметров проволоки, а витки второго ряда расположены сверху между витками первого ряда.

Такая конструкция более проста в изготовленни и обеспечивает уменьшенные размеры фильтрующих щелей, что позволяет отделять от жидкости более тонкие частицы механических примесей. Кроме того, за счет различного натяжения проволоки первого и второго ряда можно регулировать размер фильтрующих щелей при одних и тех же значениях шага резьбы и диаметра проволоки.

На чертеже представлен предлагаемый

10 фильтрующий элемент.

Он содержит перфорированный каркас 1 с резьбой 2, а также витки проволоки первого

8 и второго 4 рядов. Причем первый ряд проволоки намотан по резьбе с большим натя15 жением, например, равным 50 — 80% от предела прочности проволоки, а второй ряд — между витками первого с минимальным натяжением, например, в 10 — 20 раз меньшим, чем натяжение проволоки первого ряда. При этом

20 могут быть получены любые требуемые размеры щелей равнозначные вдоль длины фильтрующего элемента путем изменения величины натяжения первого и второго рядов.

При фильтровании жидкая фаза проходит

25 через щели между проволокой и перфорированным каркасом, а твердая фаза задерживается на поверхности проволочных витков.

Регенерация фильтрующего элемента может быть проведена противотоком воздуха или

3О жидкости.

342648

Предмет изобретения

Составитель Г. Суворова

Тсхрсд Т. Ускова

Редактор 11. Воликова

Корректор Е. Михеева

Заказ 2154/15 Изд. № 895 Тираж 405

Ц ИИПИ Комитета по делам, изобретений и открытий при Совете Министров СССР

Москва, Ж-85, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Патронный проволочный фильтрующий элемент, содержащий перфорированный каркас с резьбой и навитую по резьбе проволоку, отличающийся тем, что, с целью уменьшения и регулирования размера фильтрующих щелей, навивка проволоки выполнена в два ряда, при этом проволока первого ряда навита по резьбе с шагом больше одного и меньше двух диаметров проволоки, а витки второго ряда расположены сверху между витками первого ряда.
