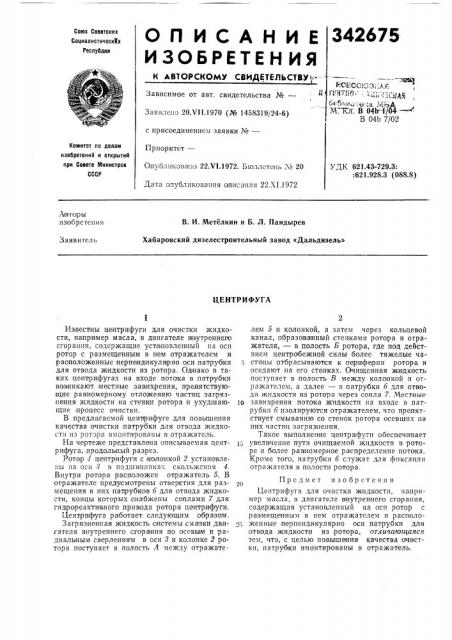

О П И С А Н И Е 342675

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистическйх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ " lUFCGl C3i .Кр,;

У ГНТ1 10- -,,,",, : —.: gq

I от 5hи,.;,,y,"»÷ Я, М.Ч Х В 04Ь+04-- —

В 04b 7/02

Зависимое от авт. свидетельства №вЂ”

Заявлено 20Х!!.1970 (№ 1458319/24-6) с присоединением заявки №вЂ”

Приоритет—

Опуб:ш иова :ю 22.VI.1972. Ьюллете вь ¹ 20

Дата опубликования о писания 22.XI.1972

Комитет по делам изобретений и открытий при Совете й1инистров

СССР

УДК 621.43-729.3:

:621.928.3 (088.8) Авторы изобретен ия

В. И. Метелкин и Б. Л. Пандырев

Хабаровский дизелестроительный завод «Дальдизель»

3 а я вител ь

ЦЕНТРИФУГА

Известны центрифуги для очистки жидкости, например масла, в двигателе ив утреннего сгорания, содержащие установленный на оси ротор с размещенным в нем отражателем и расположенные перпен дикуля!рно оси патрубки для отвода жидкости из ротора. Од|нако в таких центрифугах на входе потока в патрубки возникают местные завихрения, прелятствующие равномерному отложению частиц загряз ения жидкости на стенки ротора и ухудшающие процесс очистки.

В предлагаемой центрифуге для повышения качества очистки патрубки для отвода жидкости из ротора вмоптированы в отражатель.

На чертеже представлена описываемая центрифуга,,продольный разрез.

Ротор .1 центрифуги с колонкой 2 установле ы на оси т в подшипниках скольжения 4.

Внутри ротора расположен отражатель 5. В отражателе предусмотрены отверстия для размещения в них патрубков б для отвода жидкости, концы которых снабжены соплами 7 для гид рореактивного привода ротора центрифуги.

Центрифуга работает следующим образом.

Загрязненная жидкость системы смазки двигателя внутреннего сгорания по осевьвм и радиальным сверлениям в оси 8 и колонке 2 ротора поступает в полость А между отражате. лем 5 и колонкой, а затем через кольцевой канал, образованный стенками ротора и отражателя, — в полость Б ротора, где под действием ценгробежной силы более тяжелые ча.> стицы отбрасываются .к периферии ротора и оседают на его стенках. Очищенная жидкость поступает в полость В между колонкой и отражателем, а далее — в патрубки б для отвода жидкости из ротора через сопла 7. Местные

1о завихрения потока жидкости па входе в патрубки б изолируются отражатечем, что прелятствует смыванию со стенок ротора осевших на них ч а стип з а гр я з нения.

Такое выполнение центрифуги обеспечивает увеличение пути очищаемой жидкости в роторе и более равномерное распределение потока.

Кроме того, патрубки б служат для фиксации отражателя в полости, ротора.

Предмет изобретения

Центрифуга для очистки жидкости, например масла, в двигателе внутреннего сгорания, содержащая установленный на оси ротор с размещенным в нем отражателем и расположенные:перпендикулярно оси патрубки для отвода жидкости из;ротора, отличающаяся тем, что, с целью повышвния качества очистки, патрубки вмонтированы в отражатель.
