Реферат

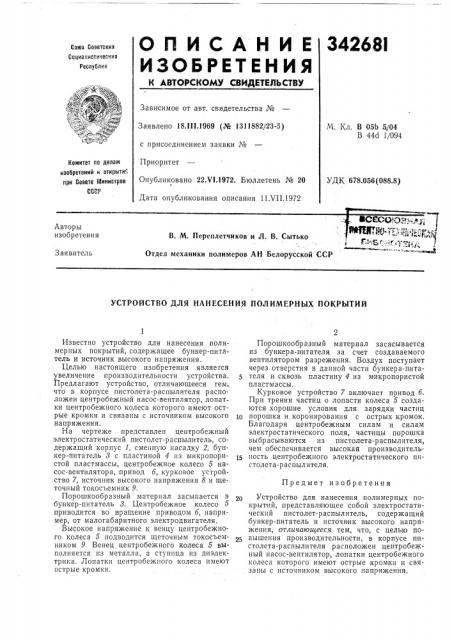

О П И С А Н И Е 34268I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сопиалистикеских

Республик

Зависимое от авт. свидетельства Мо

Заявлено 18.Ill.1969 (№ 1311882/23-5) с присоединением заявки Кв

Приоритет

Опубликовано 22.Ч1.1972. Бюллетень М 20

Дата опубликования описания 11.VII.1972

М. Кл. В 05Ь Д/04

В 44d 1/094

Комитет по делам изобретений и открыти.; при Совете Яинистров

СССп

УДК 678.056(088.8) Авторы изобретения

В. М. Переплетчиков и Л. В. Сытько

Отдел механики полимеров АН Белорусской ССР

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОЛИМЕРНЪ|Х ПОКРЫТИЙ

Предмет изобретения

Известно устройство для нанесения полимерных покрытий, содержащее бункер-питатель и источник высокого напряжения.

Целью настоящего изобретения являегся увеличение производительности устройства.

Предлагают устройство, отличающееся гем, что в корпусе пистолета-распылителя р асположен центробежный насос-вентилятор, лопат ки центробежного колеса которого имеют острые кромки и связаны с источником высокого напряжения.

На чертеже представлен центробежный электростатический пистолет-распылитель, содержащий корпус /, сменную насадку 2, бункер-питатель 8 с пластиной 4 из микропористой пластмассы, центробежное колесо 5 насос-вентилятора, привод б, курковое устройство 7, источник высокого напряжения 8 и щеточный токосъемник 9.

Порошкообразный материал засыпается в бункер-питатель 8. Центробежное колесо 5 приводится во вращение приводом б, например, от малогабаритного электродвигателя.

Высокое напряжение к венцу центробежного колеса 5 подводится щеточным токосъемником 9. Венец центробежного колеса 5 выполняется из металла, а ступица из диэлектрика. Лопатки центробежного колеса имеют острые кромки.

Порошкообразный материал засасывается из бункера-питателя за счет создаваемого вентилятором разрежения. Воздух поступает через отверстия в данной части бункера-питателя и сквозь пластину 4 из микропористой пластмассы.

Курковое устройство 7 включает привод б.

При трении частиц о лопасти колеса 5 создаются хорошие условия для зарядки частиц

1О порошка и коронирования с острых кромок, Благодаря центробежным силам и силам электростатического поля, частицы порошка выбрасываются из пистолета-распылителя, чем обеспечивается высокая производитель15 ность центробежного электростатического пистолета-распылителя.

Устройство для нанесения полимерных покрытий, представляющее собой электростатический пистолет-распылитель, содержащий бункер-питатель и источник высокого напряжения, отличающееся тем, что, с целью повышения производительности, в корпусе пистолета-распылителя расположен центробежный насос-вентилятор, лопатки центробежного колеса которого имеют острые кромки и связаны с источником высокого напряжения, 342681
