Формующее устройство для изготовления бетонных раструбных труб с напряженной арматурой

Формующее устройство для изготовления бетонных раструбных труб с напряженной арматурой

Иллюстрации

Показать все

Реферат

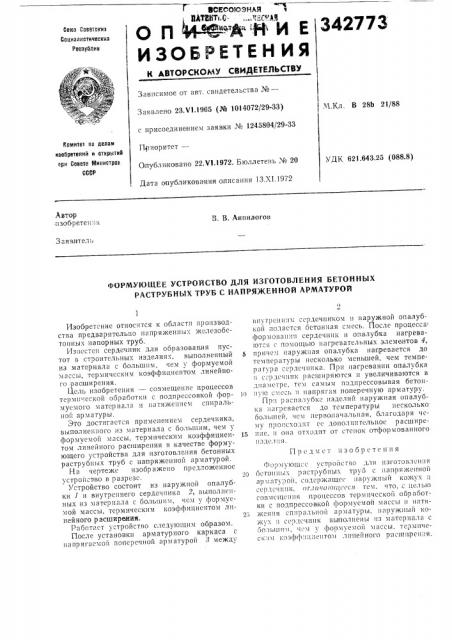

ВСЕСОЮЗНАЯ йАТИНТ1.6",... т«ЯСт).Е11

1Щ7 R l. 4

О П И Е

И (ВРЕТЕ Н И Я

Союз Соеетскив

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.V1.1965 (№ 1014072/29-33) с присоединением заявки № 1245804/29-33

Hpиоритет—

Опублико(вапо 22.VI.1972. Бюллетень № 20

Дата опубликования описания 13.Х1.1972

М. Кл. В 28Ь 21/88

Комитет оо делам изобретений и открытий

)(ри Совете (т(ннистрав

СССР

УДК 621,643.25 (088.8) Автор пзобретеии:i

В. В. Анпилогов

Заявитель

ФОРМУ1ОЩЕЕ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ БЕТОННЫХ

РАСТРУБНЫХ ТРУБ С НАПРЯ)КЕН НОЙ АРМАТУРОЙ

«) Предмет пзоорстенпя

Изобретение относится к области производства предварительпо напряженны. железобетонных напорных труб.

Известен сердечник для образования пустот в строительных изделиях, выполненный из материала с большим, чем у формуемой массы, термическим коэффициентом линейного расширения.

Цель изобретения — совмещение процессов термп(еской обработки с подпрессовкой формуемого материала и 1!àTH?êåililåì спиральной арматуры.

:=)то достигается применением сердечника, выполненного из материала с бог!ыпим, чем у формуемой массы, термическим коэффициентом линейного расширения в качестве формующего устройства для изготовления бетонных раструбных труб с напряженной арматурой.

Н а чертеже изобр ажеио предложенное устрои.т)во в разрезе.

Устройство состоит из наружной опалубки 1 и виутрсннего сердечника 2, выполпенпых из материала с большим, чем у формуемой массы, термическим коэффициентом липейиого р асширения.

Работает устройство следующим образом.

После установки арматурного каркаса с напрягаемoi поперечной арматурой ) между внутрен(D: сердечником и наружной опалубкой подастся бстоииая смесь. После процесса формован:(я сердечник и опалубка паг,реваютс:; с помощью нагревательных элементов 4, приче;I наружная опалубка нагревается до температуры несколько меньшей, чем температура сердечника. При нагревании опалубка !

i ссрдсчппк расширяются и увеличиваются в диаметре, тем самым подпрессовывая бетон1П пую c) CO(i и напрягая поперечную арматуру.

Пр.l p Icl!ÿclóoêã изделий наружная опалубка нагревается до температуры несколько оольшсй, чем первоначальная, благодаря чему происходит сс дополнительное расшире15 !((с, .(Она отходит от стенок отформованного ! 1ЗДС, !1! 51.

«1)О;) «(y IOÙCO ««СТРО!!СТВО ДЛ5! ПЗГОТОВЛ«1! IIЯ

2)О ()CTo! II!(раструбных тру о с .Ia(lp5!?кситиой

«1Р «i«IT%;)Oil, СО АССР?К«)ЩС(. Il«IP), ?1

ССРДСЧI(ПК, ()Т.lll llllÎl«(CСC)l С)1, ЧТО, C ЦЕ, !ШО сов)1 сщсппя процессов тер)! пчсск011 ООр а ООтки с подпрессовкой фор«муемоп массы;1 патя2,) жсиия спиральной арматуры, паружпый lioЖ У Х П С С () Д С Ч И П К B hl!!I O«1 H C 11 Û 1 3 М а ТС Р П а Л «1 С большпч, чсч у фопмуемой массы, термическ:»i коэфф:i:гие!(том линейного рапппрен:.(я.

342773

Составитель Ю. Макарова

Техред 3. Тараиенко

J <диктор Э. Шибаева

Корректор О. Волкова

Обл. тип, Костромского управления издательств, полиграфии и ипижпой торговли

Заказ 4009 Изд. № 914 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
