Устройство для предотвращения запуска двигателя автомобиля нетрезвым водителем

Устройство для предотвращения запуска двигателя автомобиля нетрезвым водителем

Иллюстрации

Показать все

Реферат

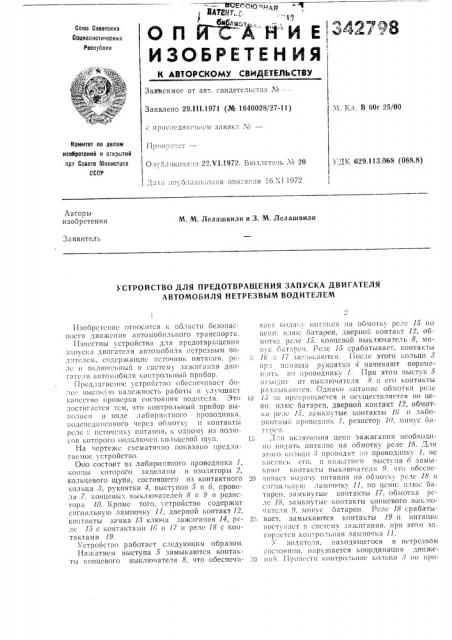

342798

3ажиганнн

Соста вител ь Л. Цобан

Р диктор Н. Воликова Текрсд 3. Тараненко Корректор Е. Зимина

Заказ 40!(! Изд. ЛЪ 913 Тираж 406 Подписное

1iHHHlIH Комитета по делам изобретений и огкрытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Об t, тпи. Кострогиского управления издательств, полиграфии и книжной торговки воднику 1, не коснувшись его, он не может, а прикосновение кольца к проводнику приводит к закорачиванию обмотки реле 15, размыканию контактов 1б и 17, в результате чего перестает подаваться питание к обмотке реле 18 и сигнальной лампочке 11.

Восстановление подачи питания может быть осуществлено только повторным провеведением указанных манипуляций. Повторное проведение их необходимо также в слуечае выхода водителя из автомобиля.

Предлагаемое устройство помещается в защитную коробку, исключающую возможность его повреждения. Для того, чтобы концевые выключатели 8 и 9 не включались посторонними предметами, выступы 5 и 6 выполнены фасонными, соответственно гнездам концевых выключателей.

Предмет изобретения

5 Устройство для предотвращения запуска двигателя автомобиля нетрезвым водителем, содержащее источник питания, реле и включенный в систему зажигания двигателя контрольный прибор, отличающееся тем, что, l0 с целью повышения надежности работы устройства и улучшения качества проверки состояния водителя, контрольный прибор выполнен в виде лабиринтного проводника, подсоединенного через обмотку и контакты

l5 реле к источнику питания, к одному из полюсов которого подключен кольцевой щуп.
