Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат

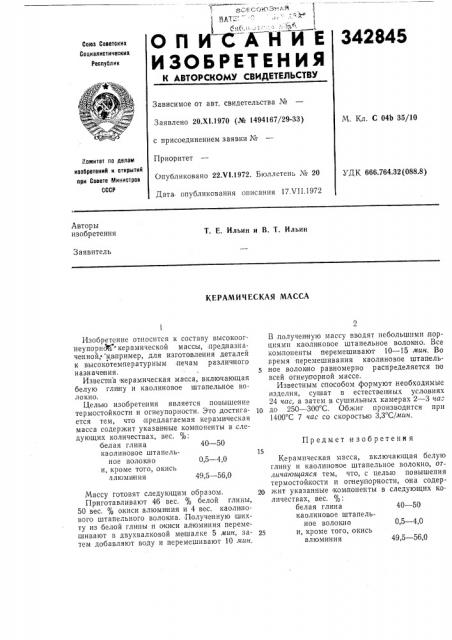

СПИ

ИЗОБРЕТЕН ИЯ

342845

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства гч"

Заявлено 20.Х1.1970 (№ 1494167/29-33) с присоединением заявки Ко

Приоритет

Опубликовано 22Х1.1972. Бюллетень М 20

Дата. опубликования описания 17Х11.1972

М. Кл. С 04Ь 35/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

5 ДК 666.764.32 (088.8) Авторы изобретения

Т. Е. Ильин и В. T. Ильин

Заявитель

КЕРАМИЧЕСКАЯ МАССА

0,5 — 4,0

49,5 — 56,0

Изобретение относится к составу высокоогнеупорнЖ- керамической массы, .предназначенной; например, для изготовления деталей к вьтсокотемпературным печам различного назначения.

Известна керамическая масса, включающая белую глину и каолиновое штапельное волокно.

Целью изобретения является повышение термостойкости и огнеупорности. Это достигается тем, что предлагаемая керамическая масса содержит указанные компоненты в следующих количествах, вес. о/о.. белая глина 40 — 50 каолиновое штапельное волокно 0,5 — 4,0 и, кроме тото, окись алюминия 49,5 — 56,0

Массу готовят следующим образом.

Приготавливают 46 вес. с/о белой глины, 50 вес. /о окиси алюминия и 4 вес. каоли нового штапельного волокна. Полученную шихту из белой глины и окиси алюминия перемешивают в двухвалковой мешалке 5 мин, затем до бавляют воду и перемешивают 10 мин, В,полученную массу вводят небольшими порциямп каолиновое штапельное волотсно. Все компоненты перемешивают 10 — 15 мин. Во время перемешивания каолиновое штапель5:ное волоино равномерно распределяется по всей огнеупорной массе.

Известным способом формуют необходимые изделия, сушат в естественных у|словиях

24 час, а затем в сушильных камерах 2 — 3 ча=

1о до 250 — 300 С. Обжиг производится при

1400 С 7 час со скоростью 3,3 С/мин.

Предмет изобретения

Керамическая масса, включающая белую глину и каолиновое штапельное волокно, отгичаюитаяся тем, что, с целью повышения термостойкости и огнеупорности, она содер20 жит указанные компоненты в следующих количествах, вес. .. белая глина 40 — 50 каолиновое штапельное волокно

25 и, кроме того, окись алюминия
