Состав для чертежных стержней

Состав для чертежных стержней

Иллюстрации

Показать все

Реферат



.!

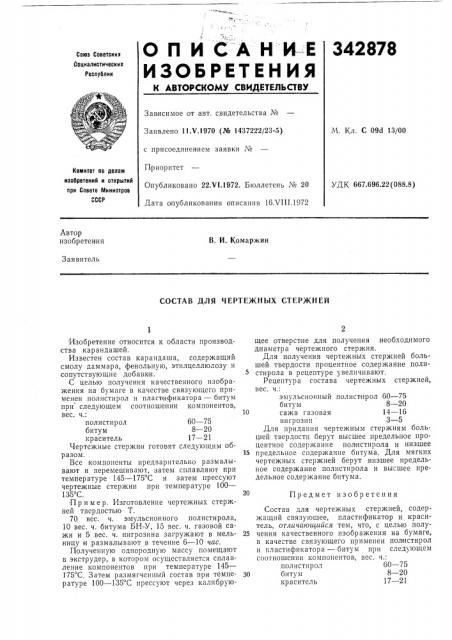

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

342878

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.V.1970 (№ 1437222/23-5) с присоединением заявки №

Приоритет

Опубликовано 22.Ч1.1972. Бюллетень № 20

Дата опубликования описания 16.VIII.1972

М. Кл. С 09d 13100

Комитет по делам изобретений и открытий при Спеете Министров

СССР

УДК 667.696.22(088.8) Автор изобретения

В. И. Комаржин

Заявитель

СОСТАВ ДЛЯ Ч ЕРТЕЖН Ъ|Х СТЕР)КН ЕЙ щее отверстие для получения необходимого диаметра чертежного стержня.

Для получения чертежных стержней большей твердости процентное содержание полистирола в рецептуре увеличивают.

Рецептура состава чертежных стержней, вес. ч.: эмульсионный полистирол бΠ— 75 битум 8 — 20

10 сажа газовая 14 — 1б нигрозип 3 — 5

Для придания чертежным стержням большей твердости берут высшее предельное процентное содержание полистирола и низшее

15 предельное содержание битума. Для мягких чертежных стержней берут низшее предельное содержание полистирола и высшее предельное содержание бит1.ма.

Состав для чертежных стержней, содержащий связующее, пластификатор и краситель, отличающийся тем, что, с целью полу25 чения качественного изображения на бумаге, в качестве связующего применен пол истирол и пластификатора — битум при следующем соотношении компонентов, вес. ч.: полистирол бΠ— 75

30 битум 8 — 20 краситель 17 — 21

Изобретение относится к области производства карандашей.

Известен состав карандаша, содержащий смолу даммара, фенольную, этилцеллюлозу и сопутствующие добавки.

С целью получения качественного изображения на бумаге в качестве связующего применен полистирол и пласъификатора — битум при следующем соотношении компонентов, вес. ч.: полистирол бΠ— 75 битум 8 — 20 краситель 17 — 21

Чертежные стержни готовят следующим образом.

Все компоненты предварительно размалывают и перемешивают, затем сплавляют при темпер атуре 145 — 175 C и затем прессуют чертежные стержни при температуре 100—

135 С.

Пример. Изготовление чертежных стержней твердостью Т.

70 вес. ч. эмульсионного полистирола, 10 вес. ч. битума БН-У, 15 вес, ч. газовой сажи и 5 вес. ч. нигрозина загружают в мельницу и размалывают в течение б — 10 час.

Полученную однородную массу помещают в экструдер, в котором осуществляется сплавление компонентов при температуре 145—

175 С. Затем размягченный состав при температуре 100 — 135 С прессуют через калибруюПредмет изобретения
