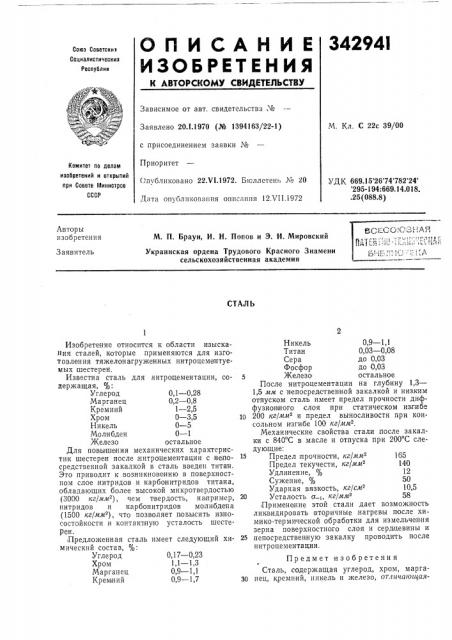

О П И С А Н И Е 34294I
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 20Л.1970 (№ 1394163/22-1) с присоединением заявки №
Приоритет (тпубликовано 22,VI.1972. Бюллетень № 20
Дата опубликования описания 12Л 11.1972
М. Кл. С 22с 39/00
Комитет по делам изобретений и открытий при Совете Иииистрав
СССР
УДК 669.15 26 74 782 24 295-194: 669.14.018. .25 (088.8) Авторы изобретения
М. П. Браун, И. Н. Попов и Э. И, Мировский
Заявитель
Украинская ордена Трудового Красного Знамени сельскохозяйственная академия
СТАЛЬ
Изобретение относится к области изыскания сталей, которые .применяются для изготовления тяжелонагруженных нитроцементуемых шестерен.
Известна сталь для нитроцементации, содержащая, %:
Углерод 0,1 — 0,28
Марганец 0,2 — 0,8
Кремний 1 — 2,5
Хром Π— 3,5
Никель 0 — 5
Молибден Π— 1
Железо остальное
Для повышения механических характеристик шестерен после нитроцементации с непосредственной закалкой в сталь введен титан.
Это приводит к возникновению в поверхностном слое:нитридов и карбонитридов титана, о бладающих более высокой микротвердостью (3000 кг/мм ), чем твердость, например, нитридов и карбонитридов молибдена (1500 кг/мм ), что позволяет повысить износостойкости и контактнуто усталость шестерен.
Предложенная сталь имеет следующий химический состав, %:
Углерод 0,17 — 0,23
Хром 1,1 в 1,3
Марганец 0,9 — 1,1
Кремний 0,9 — 1,7
Никель 0,9 — 1,1
Титан 0,03 — 0,08
Сера до 0,03
Фосфор до 0,03
5 Железо остальное
После нитроцементации на глубину 1,3—
1,5 мм с непосредственной закалкой и низким отпуском сталь имеет предел прочности диффузионного слоя при статическом изгибе
10 200 кг/мм и предел выносливости при консольном изгибе 100 кг/мм .
Механические свойства стали .после закалки с 840 С в масле и отпуска при 200 С следующие:
15 Предел нрочности, кг/мм 165
Предел текучести, кг/ммз 140
Удлинение, 12
Сужение, 50
Ударная вязкость, кг/см 10,5
20 Усталость о кг/мм 58
Применение этой стали дает возможность ликвидировать вторичные .нагревы после химико-термической обработки для измельчения зерна поверхностного слоя и сердцевины и
25 непосредственную закалку проводить после нитроцементации.
Предмет изобретения
Сталь, содержащая углерод, хром, марга30 нец, кремний, никель и железо, отлачающая342941
Составитель Е. Перекатова
Техред Л. Куклина Корректор Т. Бабакина
Редактор Л. Струве
Заказ 2177/10 Изд. № 932 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ся тем, что, с целью повышения механических характеристик после нитроцементации с непосредственой закалкой, в нее введен титан .при следующем содержании компонентов, %:
Углерод 0,17 — 0,23
Хром 1,1 — 1,3
Марганец
Кремний
Никель
Титан
Сера
Фосфор
Железо
0,9 в 1,1
0,9 в 1,7
0,9 в 1,1
0,03 — 0,08 до 003 до 0,03 остальное
