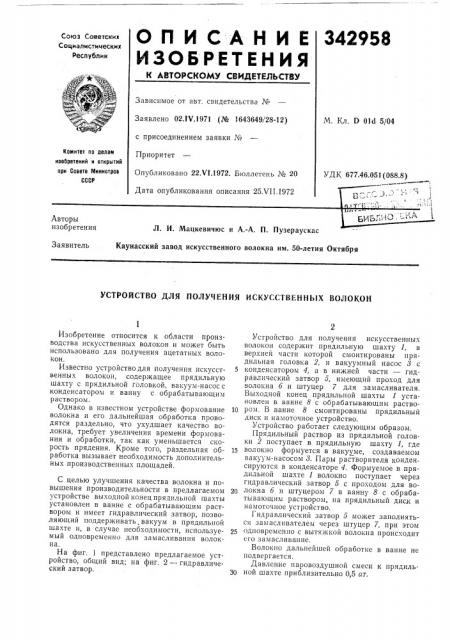

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.IV.1971 (№ 1643649/28-12) с присоединением заявки №
Приоритет
Опубликовано 22.VI.1972. Бюллетень № 20
Дата опубликования описания 25ХП,1972
М. Кл. D 016 5/04
Комитет оо делам изобретений и открытий ори Совете Министров
СССР
УДК 677.46.051(088.8) Авторы изобретения
Л. И. Мацкевичюс и А.-А. П. Пузераускас
Заявитель
Каунасский завод искусственного волокна им. 50-летия Октября
УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ИСКУССТВЕННЬ)Х ВОЛОКОН
Изобретение относится к области производства искусственных волокон и может быть использовано для получения ацетатных волокон.
Известно устройстводля получения искусственных волокон, содержащее прядильную шахту с прядильной головкой, вакуум-насос с конденсатором и ванну с обрабатывающим раствором.
Однако в известном устройстве формование волокна и его дальнейшая обработка проводятся раздельно, что ухудшает качество волокна, требует увеличения времени формования и обработки, так как уменьшается скорость прядения. Кроме того, раздельная обработка вызывает необходимость дополнительных производственных площадей.
С целью улучшения качества волокна и повышения производительности в предлагаемом устройстве выходной конец прядильной шахты установлен в ванне с обрабатывающим раствором и имеет гидравлический затвор, позволяющий поддерживать вакуум в прядильной шахте и, в случае необходимости, используемый одновременно для замасливания волокна.
На фиг, 1 представлено предлагаемое устройство, общий вид; на фиг. 2 — гидравлический затвор.
Устройства для получения искусственных волокон содержит прядильную шахту 1, в верхней части которой смонтированы прядильная головка 2, и вакуумный насос 8 с
5 конденсатором 4, а в нижней части — гидравлический затвор 5, имеющий проход для волокна б и штуцер 7 для замасливателя.
Выходной конец прядильной шахты 1 установлен в ванне 8 с обрабатывающим раство10 ром. В ванне 8 смонтированы прядильный диск и намоточное устройство.
Устройство работает следующим образом.
Прядильный раствор из прядильной головки 2 поступает в прядильную шахту 1, где
15 волокно формуется в вакууме, создаваемом вакуум-насосом 3. Пары растворителя конденсируются в конденсаторе 4. Формуемое в прядильной шахте 1 волокно поступает через гидравлический затвор 5 с проходом для волокна б и штуцером 7 в ванну 8 с обрабатывающим раствором, на прядильный диск и намоточное устройство.
Гидравлический затвор 5 может заполняться замасливателем через штуцер 7, при этом одновреметп о с вытяжкой волокна происходит
cro замасливание.
Волокно дальнейшей обработке в ванне не подвергается.
Давление паровоздушной смеси к прядиль30 ной шахте приблизительно 0,5 ат.
342958
Предмет изобретения
Составитель А. Папкина
Техред 3. Тараненко Корректор Е. Жаворонкова
Редактор В. Блохина
Заказ 2153/2 Изд. № 885 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 34-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Устройство для получения искусственных волокон, например ацетатных, содержащее прядильную шахту с прядильной головкой, вакуум-насос с конденсатором и ванну с обрабатывающим раствором, отличающееся тем, что, с целью улучшения качества волокна и повышения производительности, выходной конец прядильной шахты имеет гидравлиЧеский затвор и установлен в ванне с обрабатываю- щим раствором.
