342970

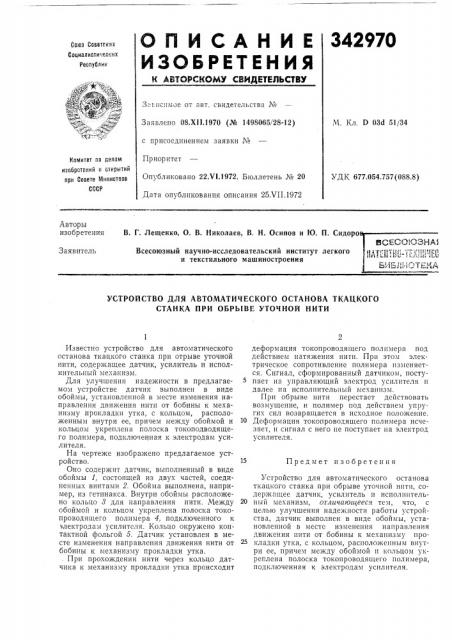

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьоюе Соеетским

Социалистических

Республик

Зз :нснмое от ",Bò. свидетельства №

Заявлено 08.ХН.1970 (№ 1498065/28-12) с присоединением заявки ¹

Приоритет

Опубликовано 22Х!.1972. Бюллетень № 20

Дата опубликования описания 25Х11.1972

М. Кл. D 03d 51,/34

Комитет по делом необПотоннй vi QTYpblTHH при Совете Мннистоое

СССР

УДК 677,054.757(088.8) Авторы изобретения

В. Г. Лещенко, О. В, Николаев, В. H. Осипов и Ю. П. Сидоро

Заявитель

Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ОСТАНОВА ТКАЦКОГО

СТАНКА ПРИ ОБРЫВЕ УТОЧНОЙ НИТИ

Известно устройство для автоматического останова ткацкого станка при отрыве уточной нити, содержащее датчик, усилитель и исполнительный механизм.

Для улучшения надежности в предлагаемом устройстве датчик выполнен в виде обоймы, установленной в месте изменения направления движения нити от бобины к механизму прокладки утка, с кольцом, расположенным внутри ее, причем между обоймой и кольцом укреплена полоска токоподводящего полимера, подключенная к электродам усилителя.

На чертеже изображено предлагаемое устройство.

Оно содержит датчик, выполненный в виде обоймы 1, состоящей из двух частей, соединенных винтами 2. Обойма выполнена, например, из гетинакса. Внутри обоймы расположено кольцо 8 для направления нити. Между обоймой и кольцом укреплена полоска токопроводящего полимера 4, подключенного к электродам усилителя. Кольцо окружено контактной фольгой 5. Датчик установлен в месте изменения направления движения нити от бобины к механизму прокладки утка.

При прохождении нити через кольцо датчика к механизму прокладки утка происходит деформация токопроводящего полимера под действием натяжения нити. При этом электрическое сопротивление полимера изменяется. Сигнал, сформированный датчиком, поступает на управляющий электрод усилителя и далее на исполнительный механизм.

При обрыве нити перестает действовать возмущение, и полимер под действием упругих сил возвращается в исходное положение.

10 Деформация токопроводящего полимера исчезает, и сигнал с него не поступает на электрод усилителя.

15 Предмет изобретения

Устройство для автоматического останова ткацкого станка при обрыве уточной нити, содержащее датчик, усилитель и исполнитель20 ный механизм, отличающееся тем, что, с целью улучшения надежности работы устройства, датчик выполнен в виде обоймы, установленной в месте изменения направления движения нити от бобины к механизму прокладки утка, с кольцом, расположенным внутри ее, причем между обоймой и кольцом укреплена полоска токопроводящего полимера, подключенная к электродам усилителя.
