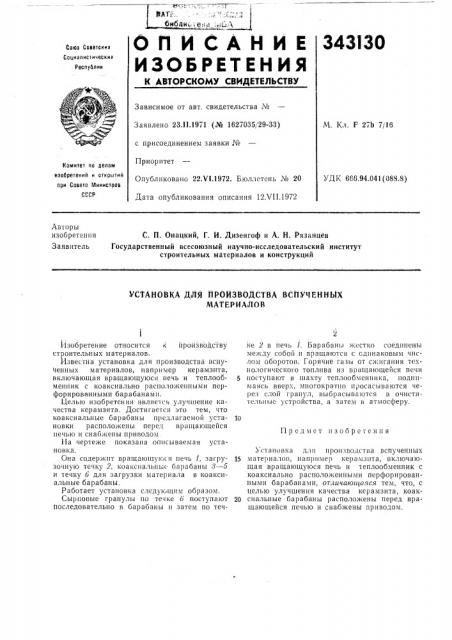

ОПИСАНИЕ 343I30

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсииз

Сациапистическиз

Респубпии

Зависимое от авт, свидетельства №

Заявлено 23.11.1971 (№ 1627035, 29-33) с присоединением заявки №

Приоритет

Опубликовано 22,Ч1.1972. Бюллетень № 20

Дата опубликования описания 12Х11.1972

М. Кл. F 27Ь 7/16

Комитет па делам изобретений и открытий при Совете йаинистрав

СССР

УДК 686.94.041(088.8) Авторы изобретения

Заявитель

С. П. Онацкий, Г. И. Дизенгоф и А. Н. Рязанцев

Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций

ЖТАНОВКА ДЛЯ ПРОИЗВОДСТВА ВСПУЧЕННЫХ

МАТЕРИАЛОВ

Предме i изобретения

Изобретение относится к производству строительных материалов:

Известна установка для проиЗводства вспученных материалов, например керамзита, включающая вращающуюся печь и теплообменник с коаксиально располо>кепными перфорированными барабаыамп, Целью изобретения являепся улучшение качества керамзита. Достигается это тем, что коаксиальные барабаны предлагаемой установки расположены перед вращающейся печью и снабжены приводом

На чертеже показана описываемая установка.

Она содер>кпт вращающуюся печь 1, загрузочную течку 2, коаксиальньн барабаны > — 5 и течку 6 для загрузки материала в коаксиальные барабаны.

Работает установка следующим образом.

Сырцовые гранульj по течке 6 поступают последовательно в барабаны и затем по течке 2 в печь 1. Барабаньi жестко соединены между собой и вращаются с одинаковым числом оборотов. Горячие газуя от с>кигания тех. нологического топлива из вращающейся печи тюстуйиот в шахту теплообменника, поднимаясь вверх, многократно просасываются через слой гранул, выбрасываются в очистительные устройства, а затем в атмосферу.

Ъ становка для производства вспученных

15 материалов, например керамзита, включающая вращающуюся печь и теплообменник с коаксиально расположенными перфорированными барабанами, отличаютцаяся тем, что, с целью улучшения качества керамзита, коак20 спальные барабаны расположены перед вращающейся печью и снабжены приводом.
