343I35

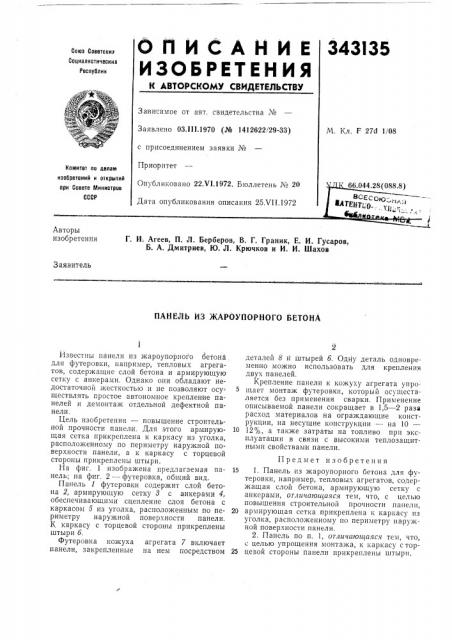

ОПИСАН Й Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистических

Респуйлик

Зависимое от авт. свидетельства №

М. Кл. F 27d 1!08

Заявлено 03.111.1970 (№ 1412622/29-33) с присоединением заявки №

Приоритет

Комитет по лолам изоОретений и открытий при Совете Министров

СССР

Опубликовано 22Х1.1972. Бюллетень № 20

Дата опубликования описания 25.VII.1972

66. 044. 28 (088. 8 )

ВСЕСР82 алт88200

Авторы изобретения

Г. И; Агеев, П. Л. Берберов, 8. Г. Граник, Е. И. Гусаров, Б. А. Дмитриев, Ю. Л. Крючков и И. И. Шахов

3 аявитель

ПАНЕЛЬ ИЗ ЖАРОУПОРНОГО БЕТОНА агрегата 7 включает на нем посредством

Известны панели из жароупорпого бетона для футеровки, например, тепловых агрегатов, содержащие слой бетона и армирующую сетку с анкерами. Однако они обладают недостаточной жесткостью и не позволяют осуществлять простое автономное крепление панелей и демонтаж отдельной дефектной панели.

Цель изобретения — повышение строительной прочности панели. Для этого армирующая сетка прикреплена к каркасу из уголка, расположенному по периметру наружной поверхности панели, а к каркасу с торцевой стороны прикреплены штыри.

На фиг, 1 изображена предлагаемая панель; на фиг. 2 — футеровка, общий вид.

Панель 1 футеровки содержит слой бетона 2, армирующую сетку 3 с анкерами 4, обеспечивающими сцепление слоя бетона с каркасом 5 из уголка, расположенньв| по периметру наружной поверхности панели.

К каркасу с торцевой стороны прикреплены штыри 6.

Футеровка кожуха панели, закрепленные деталей 8 и штырей 6. Одну деталь одновременно можно использовать для крепления двух панелей.

Крепление панели к кожуху агрегата упрощает монтаж футеровки, который осуществляется без применения сварки. Применение описываемой панели сокращает в 1,5 — 2 разе расход материалов на ограждающие конструкции, на несущие конструкции — на 10—

10 12 /о, а также затраты на топливо при эксплуатации в связи с высокими теплозащитными свойствами панели.

Предмет изобретения

15 1. Панель пз жароупорного бетона для футеровки, например, тепловых агрегатов, содержащая слой бетона, армирующую сетку с анкерами, от.гачаюгааяся тем, что, с целью повышения строительной прочности панели, 20 армирующая сетка прикреплена к каркасу из уголка, расположенному по периметру наружной поверхности панели.

2. Панель по п. 1, отличаюагаяся тем, что, с целью упрощения монтажа, к каркасу с тор25 цевой стороны панели прикреплены штыри.
