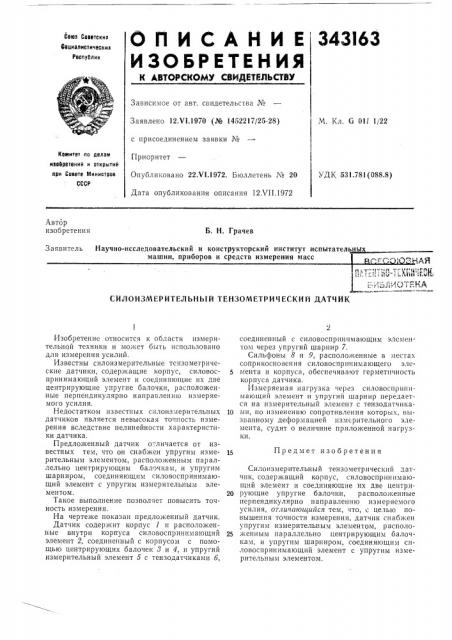

О П И С А H И Е i 343l63

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сееа Соеетскик

Сециалистическик

Респуслик

Зависимое от авт. свидетельства №

Заявлено 12,VI.1970 (№ 1452217/25-28) М. Кл. G 011 1/22 с присоединением заявки №

Комитет по делам

Приоритет

Опубликовано 22,VI.1972. Бюллетень № 20

Дата опубликования описания 12.VII.1972 иаеоретений и открытий при Совете Министров

СССР

УДК 531.781(088.8) Автор изобретения

Б. Н. Грачев

Заявитель Научно-исследовательский и конструкторский институт испытательных машин, приборов и средств измерения масс с-т \л (т я

СИЛОИЗМЕРИТЕЛЬНЫЙ ТЕНЗОМЕТ1)ИЧЕСКИИ ДАТЧИК

15 Предмет изобретения

Изобретение относится к области измерительной техники и может быть использовано для измерения усилий.

Известны силоизмерительные тензометрические датчики, содержащие корпус, силовоспринимающий элемент и соединяющие их две центрирующие упругие балочки, расположенные перпендикулярно направлению измеряемого усилия.

Недостатком известных силоизмерительных датчиков является невысокая точность измерения вследствие нелинейности характеристики датчика.

Предложенный датчик отличается от известных тем, что он снабжен упругим измерительным элементом, расположенным параллельно центрирующим балочкам, и упругим шарниром, соединяющим силовоспринимающий элемент с упругим измерительным элементом.

Такое выполнение позволяет повысить точность измерения.

На чертеже показан предложенный датчик, Датчик содержит корпус 1 и расположенные внутри корпуса силовоспринимающий элемент 2, соединенный с корпусом с помощью центрирующих балочек 8 и 4, и упругий измерительный элемент 5 с тензодатчиками 6, соединенный с силовоспринимающим элемен том через упругий шарнир 7.

Сильфоны 8 и 9, расположенные в местах соприкосновения силовоспринимающего эле5 мента и корпуса, обеспечивают герметичность корпуса датчика.

Измеряемая нагрузка через силовоспринимающий элемент и упругий шарнир передается на измерительный элемент с тензодатчика10 ми, по изменению сопротивления которых, вызванному деформацией измсрительного элемента, судят о величине приложенной нагрузки.

Силоизмерительный тензометрический датчик, содержащий корпус, силовоспринимающий элемент и соединяющие их две центри20 рующие упругие балочки, расположенные перпендикулярно направлению измеряемого усилия, отличающийся тем, что, с целью повышения точности измерения, датчик снабжен упругим измерительным элементом, располо25 женным параллельно центрирующим балочкам, и упругим шарниром, соединяющим силовоспринимающий элемент с упругим измерительным элементом.
