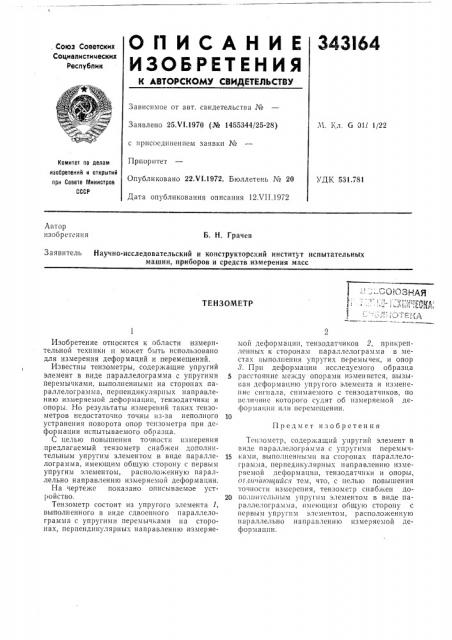

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Ч. Кл. 6 01/ 1/22

Заявлено 25Х!.1970 (№ 1455344/25-28) с прпсосд2шенпем заявки №

Приоритет

Опубликовано 22.V11972. Бюллетень № 20

Дата опубликования описания 12.VII.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.781

Автор изобретения

Б. Н. Грачев

Заявитель Научно-исследовательский и конструкторский институт испытательных машин, приборов и средств измерения масс

ТЕНЗОМЕТР

Предмет изобретения

Изобретение относится к области измерительной техники и может быть использовано для измерения деформаций и перемещений.

Известны тензометры, содержащие упругий элемент в виде параллелограмма с упругими перемычками, выполненными на сторонах параллелограмма, перпендикулярных направлению измеряемой деформации, тензодатчики и опоры. Но результаты измерений таких тензометров недостаточно точны из-за неполного устранения поворота опор тензометра при деформации испытываемого образца.

С целью повышения точности измерения предлагаемый тензометр снабжен дополнительным упругим элементом в виде параллелограмма, имеющим общую сторону с первым упругим элементом, расположенную параллельно направлению измеряемой деформации.

На чертеже показано описываемое устройство.

Тензометр состоит из упругого элемента 1, выполненного в виде сдвоенного параллелограмма с упругими перемычками на сторонах, перпендикулярных направлению измеряемой деформации, тензодатчиков 2, прикрепле1222blх к сторонам параллелограмма в местах выполнения упругих перемычек, и опор

8. Прп деформации исследуемого образца

5 расстояние между опорами изменяется, вызывaÿ деформацию упругого элемента и изменение сигнала, снимаемого с тензодатчпков, по вс,ппч2ше которого судят об измеряемой деформации илп перемещении.

Тепзометр, содержащий упругий элемент в виде параллелограмма с упругими перемыч15 ками, выполненными на сторонах параллелограмма, перпедикулярных направлению измеряемои деформации, тензодатчпки и опоры, oтли«аюитийся тем, что, с целью повышения точности измерения, тензоме-,р снабжен до20 полпипгсльным упругим элементом в виде параллелограмма, имлощиат общуlo сторону с первым упругим элементом, располохкенную параллельно направлению измеряемой деформации.
