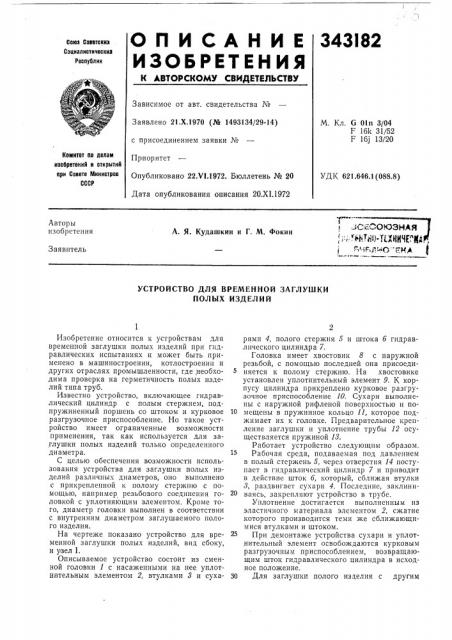

О П И С А Н И Е 343I82

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сооотскил

Ссциалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Х.1970 (№ 1493134/29-14) М. Кл. G 01п 3/04

F 161< 31/52

F 16j 13/20 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 22Х1.1972. Бюллетень № 20

Дата опубликования описания 20.XI.1972

УДК 621.646.1(088.8) Авторы изобретения

" 6 а Й1@% i iF Я С" <-.Нр

А. Я. Кудашкин и Г. М. Фокин

Заявитель

УСТРОЙСТВО ДЛЯ ВРЕМЕННОЙ ЗАГЛУШКИ

ПОЛЫХ ИЗДЕЛИЙ

Изобретение относится к устройствам для временной заглушки полых изделий при гидравлических испытаниях и может быть применено в машиностроении, котлостроении и других отраслях промышленности, где необходима проверка на герметичность полых изделий типа труб.

Известно устройство, включающее гидравлический цилиндр с полым стержнем, подпружиненный поршень со штоком и курковое разгрузочное приспособление. Но такое устройство имеет ограниченные возможности применения, так как используется для заглушки полых изделий только определенного диаметра.

С целью обеспечения возможности использования устройства для заглушки полых изделий различных диаметров, оно выполнено с прикрепленной к полому стержню с помощью, например резьбового соединения головкой с уплотняющим элементом, Кроме того, диаметр головки выполнен в соответствии с внутренним диаметром заглушаемого полого изделия.

На чертеже показано устройство для временной заглушки полых изделий, вид сбоку, и узел 1.

Описываемое устройство состоит из сменной головки 1 с насаженными на нее уплотнительным элементом 2, втулками 8 и сухарями 4, полого стержня 5 и штока 6 гидравлического цилиндра 7.

Головка имеет хвостовик 8 с наружной резьбой, с помощью последней она присоединяется к полому стержню. На хвостовике установлен уплотнительный элемент 9. К корпусу цилиндра прикреплено курковое разгрузочное приспособление 10. Сухари выполнены с наружной рифленой поверхностью и по10 мещены в пружинное кольцо 11, которое поджимает их к головке. Предварительное крепление заглушки и уплотнение трубы 12 осуществляется пружиной 18.

Работает устройство следующим образом.

Рабочая среда, подаваемая под давлением в полый стержень 5, через отверстия 14 поступает в гидравлический цилиндр 7 и приводит в действие шток 6, который, сближая втулки

8, раздвигает сухари 4. Последние, заклиниваясь, закрепляют устройство в трубе.

Уплотнение достигается выполненным из эластичного материала элементом 2, сжатие которого производится теми же сближающимися втулками и штоком.

При демонтаже устройства сухари и уплотнительный элемент освобождаются курковым разгрузочным приспособлением, возвращающим шток гидравлического цилиндра в исходное положение.

30 Для заглушки полого изделия с другим

343182

Предмет изобретения

1 2

1Ф Т3

Составитель Л. Старосельская

Техред А. Евдонов Корректор T. Гревцова

Редактор М. Иванова

Заказ 3697/7 Изд. № 1519 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 диаметром сменная головка отсоединяется и заменяется другой, размеры которой обусловлены внутренним диаметром заглушаемого полого изделия.

1. Устройство для временной заглушки полых изделий, включающее гидравлический цилиндр с полым стержнем, подпружиненный поршень со штоком и курковое разгрузочное приспособление, отличающееся тем, что, с целью обеспечения возможности использования его для заглушки полых изделий различных диаметров, оно выполнено с прикрепленной к полому стержню посредством, например резьбового соединения головкой с уплотняющим элементом.

2. Устройство по п. 1, от,гичающееся тем, что диаметр головки выполнен в соответствии с внутренним диаметром заглушаемого полого изделия.
