Реферат



343243

Саюа Советских

Социалистических

Республик

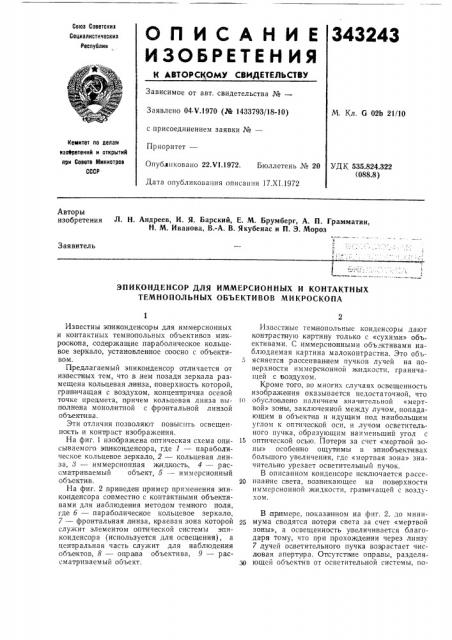

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 04 Ч.1970 (,акт 1433793/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 22,VI.1972. Бюллетень № 20

Дата опубликования описания 17.XI.1972

М. Кл, G 02Ь 21/10

Комитет по делам насеретеннй и открытий прн Совете Министров

СССР

УД К 535.824.322 (088.8) Авторы изобретения

Л. H. Андреев, И. Я. Барский, E. М. Брумберг, А. П. Грамматин, Н. М. Иванова, В.-А. В. Якубенас и П. Э. Мороз х (Заявитель

ЭПИКОНДЕНСОР ДЛЯ ИММЕРСИОННЫХ И КОНТАКТНЫХ

ТЕМНОПОЛЬНЫХ ОБЪЕКТИВОВ МИКРОСКОПА

Известны эниконденсоры для иммерсионных и контактных темнопольных объективов микроскопа, содержащие .параболическое кольцевое зерхало, установленное аоосно с объективом.

Предлагаемый эпиконденсор отличается от известных тем, что в нем позади зеркала размещена кольцевая ли нза, поверхность которой, гра!ничащая с воздухом, концентрична осевой точке предмета, п(ричем кольцевая линза выполнена монолитной с фронтальной линзой объекч ива.

Эти отличия позволяют повысить освещенность и конт1раст изображения.

На фиг. 1 изоб раже.на оптическая схема описываемого эпиконденсора, где 1 — параболическое кольцевое зеркало, 2 — кольцевая линза, 8 — иммерсионная жидкость, 4 — рассматриваемый объект, 5 — иммер сионный объектив.

На фиг. 2 приведен пример применения эпиконденсора совместно с контактными объективами для наблюдения методом темного поля, где б — параболическое кольцевое зеркало, 7 — фронтальная линза, краевая зона которой служит элементом оптической системы эпиконденсо ра (используется для освещения), а центральная часть служит для наблюдения

oR ртов, 8 — оправа объектива, 9 — рассм атр и в а ем ый объект.

Известные темнопольные конденсоры дают юнтрасвную картину только с «сухими» объективами. С иммерсионными объ ктивами наблюдаемая картина малоконтрастна. Это объ5 ясняется раосеиванием пучков лучей на поверхности иммерсионной ж идкости, граничащей с воздухом.

Кроме того, во многих случаях освещенность изображения оказывается недостаточной, что

l0 обусловлено наличием зна чительной «мертвой» зоны, заключенной между лучом, попадающим в объектив и идущим под наибольшим углом к оптической оси, и лучом осветительного пучка, образующим наименьший угол с

15 оптической осью. Потери за счет «мертвой зоны» особенно ощутимы в эпнобъективах большого увеличения, где «мертвая зона» значительно урезает осветительный пучок.

B описанном конденсоре исключается рассс20 иванис света, возникающее на поверхности иммсрсионной жидкости, граничащей с воздуом.

В пр имере, показа пном на фиг. 2, до мини25 мума сводятся потери света за счет «мертвой зоны», а освещенность увеличивается благодаря тому, что при прохождении через линзу

7 лучей осветительного пучка воз растает числовая апертура. Отсутствие оправы, разделязо ющей объектив от осветительной системы, по343243

/, 1

РиГ 1

Фиг 2

Составитель Г. Литвин

Текред Л. Богданова

Корректор Е. Зимина

Редактор С. Хейфиц

Заказ 4012 Изд. ¹ 904 Тираж 406 Подписное

Ц!1!!ИП1! Котгвтета во делан нзоорегеннй ii о.к )ьпай нри Совете Миннстрсв СССР

Моск я,, 4(-33, Раушская гнзб., д. 4/3

Оол. Tlllf, Костромского управлении нздательсгв, полиграфии и книжной торговли зволяет увели мить сечение осветитечьного пучка и получить эне!ргетический выигрьiш.

Предмет изобретения

1. Эпи конденсор для иммерс ионных н KOEIтактных темнопольных объективов микроскопа, содержащий параболичес!еое кольцевое зеркало, установленное соосно с объективом, отличающийся тем, что, с целью повышения освещеяности и конпраста изображения, позади зеркала размещена кольцевая линза, поверх!ность кото!рой, граничащая с воздухом, концентрична осевой точке п!редмета, 2. Эпиконденсор по п. 1, отличающийся тем, то кольцевая линза выполнена монолитной с фронтальной линзой объектива.!
