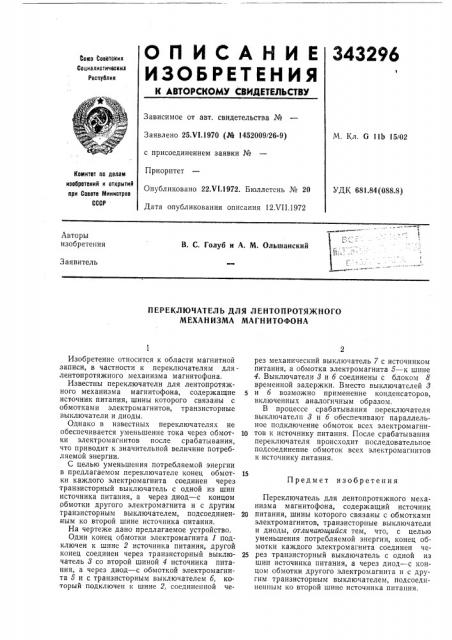

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

O0Ios Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.V1.1970 (№ 1452009/26-9) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1972. Бюллетень № 20

Дата опубликования описания 12.VII.1972

М. Кл. G 11Ь 15/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.84 (088.8) Авторы изобретения

В. С. Голуб и А. М. Ольшанский

Заявитель

ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ЛЕНТОПРОТЯЖНОГО

МЕХАНИЗМА МАГНИТОФОНА

Изобретение относится к области магнитной записи, в частности к переключателям для— лентопротяжного механизма магнитофона.

Известны переключатели для лентопротяжного механизма магнитофона, содержащие источник питания, шины которого связаны с обмотками электромагнитов, транзисторные выключатели и диоды.

Однако в известных переключателях не обеспечивается уменьшение тока через обмотки электромагнитов после срабатывания, что приводит к значительной величине потребляемой энергии.

С целью уменьшения потребляемой энергии в предлагаемом переключателе конец обмотки каждого электромагнита соединен через транзисторный выключатель с одной из шин источника питания, а через диод — с концом обмотки другого электромагнита и с другим транзисторным выключателем, подсоединенным ко второй шине источника питания.

На чертеже дано предлагаемое устройство.

Один конец обмотки электромагнита 1 подключен к шине 2 источника питания, другой конец соединен через транзисторный выключатель 8 со второй шиной 4 источника питания, а через диод — с обмоткой электромагнита 5 и с транзисторным выключателем б, который подключен к шине 2, соединенной через механический выключатель 7 с источником питания, а обмотка электромагнита 5 — к шине

4. Выключатели 8 и б соединены с блоком 8 временной задержки. Вместо выключателей 8 и б возможно применение конденсаторов, включенных аналогичным образом.

B процессе срабатывания переключателя выключатели 8 и б обеспечивают параллельное подключение обмоток всех электромагни10 тов к источнику питания. После срабатывания переключателя происходит последовательное подсоединение обмоток всех электромагнитов к источнику питания.

Предмет изобретения

Переключатель для лентопротяжного механизма магнитофона, содержащий источник

20 питания, шины которого связаны с обмотками электромагнитов, транзисторные выключатели и диоды, отличающийся тем, что, с целью уменьшения потребляемой энергии, конец обмотки каждого электромагнита соединен че25 рез транзисторный выключатель с одной из шин источника питания, а через диод †концом обмотки другого электромагнита и с другим транзисторным выключателем, подсоединенным ко второй шине источника питания.
