Магнитная фокусирующая система
Патент 343319
Классы МПК
Магнитная фокусирующая система
Иллюстрации
Реферат

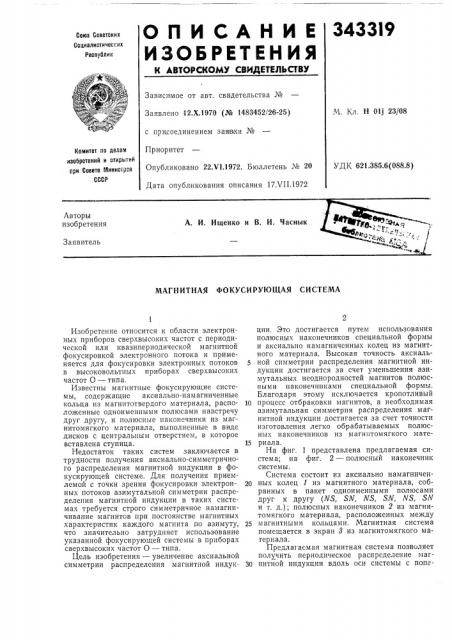

343319
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сониалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 12.Х.1970 (№ 1483452!26-25) с присоединением заявки №
Приоритет
Опубликовано 22.V1.1972. Бюллетень № 20
Дата опубликования описания 17Х11,1972
М. Кл. Н Olj 23/08
Комитет по делам изобретений и открытий при Совете министров
СССР
УДК 621.385.6(088.8) Авторы изобретения
А. И. Ищенко и В. И. Часнык
Заявитель
МАГНИТНАЯ ФОКУСИ РУ1ОЩАЯ СИСТЕМА
Изобретение относится к области электронных приборов сверхвысоких частот с периодической или квазипериодической магнитной фокусировкой электронного потока и применяется для фокусировки электронных потоков в высоковольтных приборах сверхвысоких частот Π— типа.
Известны магнитные фокусирующие системы, содержащие аксиально-намагниченные кольца из магнитотвердого материала, расположенные одноименными полюсами навстречу друг другу, и полюсные наконечники из магнитомягкого материала, выполненные в виде дисков с центральным отверстием, в которое вставлена ступица.
Недостаток таких систем заключается в трудности получения аксиально-симметричного распределения магнитной индукции в фокусирующей системе. Для получения приемлемой с точки зрения фокусировки электронных потоков азимутальной симметрии распределения магнитной индукции в таких системах требуется строго симметричное намагничивание магнитов при постоянстве магнитных характеристик каждого магнита по азимуту, что значительно затрудняет использование указанной фокусирующей системы в приборах сверхвысоких частот Π— типа.
Цель изобретения — увеличение аксиальной симметрии распределения магнитной индукции. Это достигается путем использования полюсных наконечников специальной формы и аксиально намагниченных колец из магнитного материала. Высокая точность аксиаль5 ной симметрии распределения магнитной индукции достигается за счет уменьшения азимутальных неоднородностей магнитов полюсными наконечниками специальной формы.
Благодаря этому исключается кропотливый
1о процесс отбраковки магнитов, а необходимая азимутальная симметрия распределения магнитной индукции достигается за счет точности изготовления легко обрабатываемых полюсных наконечников из магнптомягкого мате15 риала.
На фиг. 1 представлена предлагаемая система; на фиг. 2 — полюсный наконечник системы.
Система состоит из аксиально намагничен20 ных колец 1 из магнитного материала, собранных в пакет одноименными полюсами друг к другу (NS, SN, NS, SN, NS, SN и т. д.); полюсных наконечников 2 из магнитомягкого материала, расположенных между
25 магнитными кольцами. Магнитная система помещается в экран 8 из магнитомягкого магериала.
Предлагаемая магнитная система позволяет получить периодическое распределение маг30 нитной индукции вдоль оси системы с попе343319
Предмет изобретения
Составитель Е. Балабан
Техред А. Камышникова
Корректор А. Васильева
Редактор И. Бродская
Заказ 2160/7 Изд. № 897 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, SK-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 речными магнитными полями, имеющими вариации магнитного поля по азимуту (n=2, 3, 4...).
Данное распределение магнитной индукции достигается за счет геометрии полюсных наконечников и включения аксиально намагниченных магнитов навстречу друг другу. Полюсный наконечник выполняется в виде диска с отверстием в центре. Вокруг отверстия располагаются ступицы 4. В случае, показанном на фиг. 2, ступицы имеют вид сегментов цилиндра. В общем случае форма ступиц может быть иной. Число ступиц с каждой стороны полюсного наконечника равно и больше двух, В магнитной системе ступицы одного полюсного наконечника находятся между ступицами соседних полюсных наконечников.
Магнитный поток проходит. через полюсные наконечники и зазоры между ступицами, создавая необх@ цвй е рас1;1ределение магнита1фЙЭ
Р,ф фд ной индукции в канале магнитной системы, При n=2 распределение магнитной индукции в канале магнитной системы близко к квадрупольному.
Магнитная фокусирующая система, содерM жащая аксиально-намагниченные кольца из маги итотвердого материала, расположенные одноименными полюсами навстречу друг другу, и полюсные наконечники из магнитомягкого материала, выполненные в виде дисl5 ков с центральным отверстием, в которое вставлена ступица, отличающаяся тем, что, с целью увеличения аксиальной симметрии распределения магнитной индукции, ступицы выполнены в виде сегментов цилиндра, при20 чем число сегментов с каждой стороны полюсного наконечника не менее двух.
