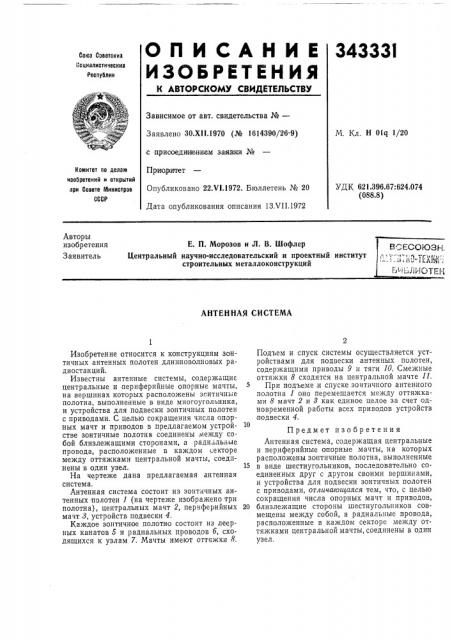

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

34333I

Союз Советсиия

Ссциалистическил

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено ЗО.XII.1970 (№ 1614390/26-9) с присоединением заявки №

Прас ротет

Опубликовано 22.VI.1972. Бюллетень № 20

Дата опубликования описания 13ХП.1972

М. Кл. Н 01q 1/20

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 621.396.67:624.074 (088.8) Авторы изобретения

Заявитель

Е. П, Морозов и Л. В. Шофлер

Центральный научно-исследовательский и проектный институт строительных металлоконструкций

АНТЕННАЯ СИСТЕМА

Изобретение относится к конструкциям зонтичных антенных полотен длинноволновых радиостанций.

Известны антенные системы, содержащие центральные и периферийные опорные мачты, на вершинах которых расположены зонтичные полотна, выполненные в виде многоугольника, и устройства для подвески зонтичных полотен с приводами. С целью сокращения числа опорных мачт и приводов в предлагаемом устройстве зонтичные полотна соединены между собой близлежащими сторонами, а радиальные провода, расположенные в каждом секторе между оттяжками центральной мачты, соединены в один узел.

На чертеже дана предлагаемая антенная система.

Антенная система состоит из зонтичных антенных полотен 1 (на чертеже изображено три полотна), центральных мачт 2, перчферийных мачт 8, устройств подвески 4.

Каждое зонтичное полотно состоит из леерных канатов 5 и радиальных проводов б, сходящихся к узлам 7. Мачты имеют оттяжки 8.

Подъем и спуск системы осуществляется устройствами для подвески антенных полотен, содержащими приводы 9 и тяги 10. Смежные оттяжки 8 сходятся на центральной мачте 11.

При подъеме и спуске зонтичного антенного полотна 1 оно перемещается между оттяжками 8 мачт 2 и 3 как единое целое за счет одновременной работы всех приводов устройств подвески 4.

Предмет изобретения

Антенная система, содержащая центральные и периферийные опорные мачты, на которых расположены зонтичные полотна, выполненные

15 в виде шестиугольников, последовательно соединенных друг с другом своими вершинами, и устройства для подвески зонтичных полотен с приводами, отличающаяся тем, что, с целью сокращения числа опорных мачт и приводов, 20 близлежащие стороны шестиугольников совмещены между собой, а радиальные провода, расположенные в каждом секторе между оттяжками центральной мачты, соединены в один узел.

343331

Составитель В. Семушкин

Техред А. Камышникова

Корректор Е. Зимина

Редактор T. Морозова

Заказ 2166/4 Изд. № 898 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
