Реферат

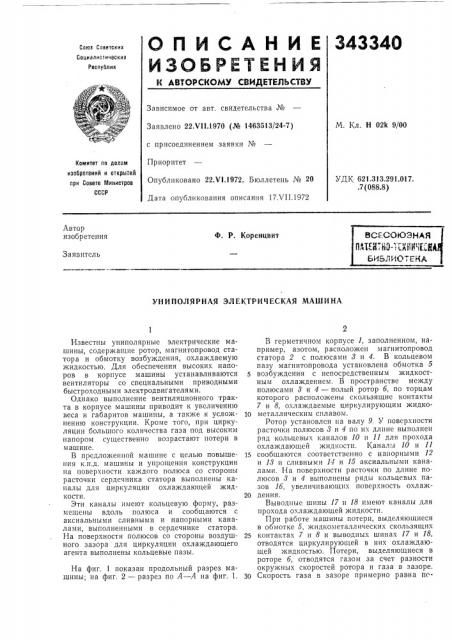

О П И С А Н И Е 343340

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22Х11.1970 (№ 1463513/24-7) М. Кл. Н 02k 9/00 с присоединением заявки №

Приоритет

Комитет го делам изобретений и открытий при Совете Министров

СССР

УДК 621.313,291.017..7 (088.8) Опубликовано 22.VI.1972, Бюллетень № 20

Дата опубликования описания 17.VII.1972

Автор изобретения

ЮЗНЛЯ йРХЗИ

ТЕКА

Ф. Р, Коренцвит

Заявитсль

УНИПОЛЯРНАЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА

Известны униполярные электрические машины, содержащие ротор, магнитопровод статора и обмотку возбуждения, охлаждаемую жидкостью. Для обеспечения высоких напоров в корпусе машины устанавливаются вентиляторы со специальными приводными быстроходными электродвигателями.

Однако выполнение вентиляционного тракта в корпусе машины приводит к увеличению веса и габаритов машины, а также к усложнению конструкции. Кроме того, при циркуляции большого количества газа под высоким напором существенно возрастают потери в машине.

В предложенной машине с целью повышения к.п.д. машины и упрощения конструкции на поверхности каждого полюса со стороны расточки сердечника статора выполнены каналы для циркуляции охлаждающей жидкости.

Эти каналы имеют кольцевую форму, размещены вдоль полюса и сообщаются с аксиальными сливными и напорными каналами, выполненными в сердечнике статора.

На поверхности полюсов со стороны воздушного зазора для циркуляции охлаждающего агента выполнены кольцевые пазы.

На фиг. 1 показан продольный разрез машины; на фиг. 2 — разрез по А — А на фиг. 1.

В герметичном корпусе 1, заполненном, например, азотом, расположен магнитопровод статора 2 с полюсами 8 и 4. В кольцевом пазу магнитопровода установлена обмотка 5

5 возбуждения с непосредственным жидкостным охлаждением. В пространстве между полюсами 3 и 4 — полый ротор б, по торцам которого расположены скользящие контакты

7 и 8, охлаждаемые циркулирующим жидко10 металлическим сплавом.

Ротор установлен на валу 9. У поверхности расточки полюсов 8 и 4 по их длине выполнен ряд кольцевых каналов 10 и 11 для прохода охлаждающей жидкости. Каналы 10 и 11

15 сообщаются соответственно с напорными 12 и 13 и сливными 14 и 15 аксиальными каналами. На поверхности расточки по длине полюсов 8 и 4 выполнены ряды кольцевых пазов 1б, увеличивающих поверхность охлаж20 дения.

Выводные шины 17 н 18 имеют каналы для прохода охлаждающей жидкости.

При работе машины потери, выделяющиеся в обмотке 5, жидкометаллических скользящих

25 контактах 7 и 8 и выводных шинах 17 и 18, отводятся циркулирующей в них охлаждающей жидкостью. Потери, выделяющиеся в роторе б, отводятся газом за счет разности окружных скоростей ротора и газа в зазоре.

30 Скорость газа в зазоре примерно равна по34334О

11 б

15 ловине окружной скорости ротора и в крупHbIx униполярных машинах достигает

100 я. сек. Высокие скорости газа обеспечивают турбулентный характер его движения и, следовательно, хорошую теплопередачу от ротора б к поверхности полюсов 8 и 4, в каналах l0 и П которых циркулирует охлаждающая жидкость, Направление движения жидкости показано на чертеже стрелками.

Предмет изобретения

1. Униполярная электрическая машина, содержаш,ая ротор, магнитопровод статора с полюсами и обмотку возбуждения, отличаюи1аяся тем, что, с целью упрощения конструкции и повышения к.п.д. машины, на поверхности каждого полюса со стороны расточки сердечника статора выполнены каналы для

5 циркуляции охлаждающей жидкости.

2. Униполярная электрическая машина по п. 1, отличающаяся тем, что указанные каналы выполнены кольцевыми, размещены вдоль длины полюса и сообщаются с аксиальlo ными сливными и напорными каналами, выполненными в сердечнике статора.

3. Униполярная электрическая машина по п. 1, отличающаяся тем, что на поверхности полюсов со стороны воздушного зазора вы15 полнены кольцевые пазы для циркуляции охлаждающего агента.
