Реферат



343400

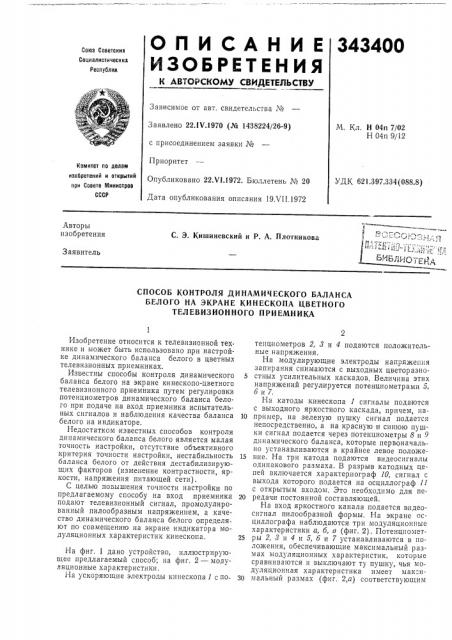

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиа

Социалистических

Ресоублик

Зависимое от авт, свидетельства №

М. Кл. Н 04п 7/02

Н 04п 9/12

Заявлено 22ЛЧ.1970 (№ 1438224/26-9) с присоединением заявки №

Приоритет

Опубликовано 22.V1.1972. Бюллетень № 20

Дата опубликования описания 19Х11.1972

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 621.397.334 (088.8) Авторы изобретения

С. Э. Кишиневский и P. А. Плотникова

Заявитель

СПОСОБ КОНТРОЛЯ ДИНАМИЧЕСКОГО БАЛАНСА

БЕЛОГО НА ЭКРАНЕ КИНЕСКОПА ЦВЕТНОГО

ТЕЛЕВИЗИОННОГО ПРИЕМНИКА

Изобретение относится к телевизионной тех нике и может быть использовано при настройке динамического баланса белого в цветных телевизионных приемниках.

Известны способы контроля динамического баланса белого на экране кинескопо-цветного телевизионного приемника путем регулировки потенциометров динамического баланса белого при подаче на вход приемника испытательных сигналов и наблюдения качества баланса белого на индикаторе.

Недостатком известных способов контроля динамического баланса белого является малая точность настройки, отсутствие объективного критерия точности настройки, нестабильность баланса белого от действия дестабилизирующих факторов (изменение контрастности, яркости, напряжения питающей сети).

С целью повышения точности настройки по предлагаемому способу на вход приемника подают телевизионный сигнал, промодулированный пилообразным напряжением, а качество динамического баланса белого определяют по совмещению на экране индикатора модуляционных характеристик кинескопа.

На фиг. 1 дано устройство, иллюстрирующее предлагаемый способ; на фиг. 2 — модуляционные характеристики.

На ускоряющие электроды кинескопа 1 с потенциометров 2, 8 и 4 подаются положительные напряжения.

На модулирующие электроды напряжения запирания снимаются с выходных цветоразно5 стных усилительных каскадов. Величина этих напряжений регулируется потенциометрами 5, би7.

На катоды кинескопа 1 сигналы подаются с выходного яркостного каскада, причем, на10 пример, на зеленую пушку сигнал подается непосредственно, а на красную и синюю пушки сигнал подается через потенциометры 8 и 9 динамического баланса, которые первоначально устанавливаются в крайнее левое положе15 ние. На три катода подаются видеосигналы одинакового размаха. В разрыв катодных цепей включается характериограф 10, сигнал с выхода которого подается на осциллограф 11 с открытым входом. Это необходимо для пе20 редачи постоянной составляющей.

На вход яркостного канала подается видеосигнал пилообразной формы. На экране осциллографа наблюдаются три модуляционные характеристики а, б, в (фиг. 2). Потенциомет25 ры 2, 8 и 4 и 5, б и 7 устанавливаются в положения, обеспечивающие максимальный раз»ах модуляционных характеристик, которые сравниваются и выключают ту пушку, чья модуляционная характеристика имеет мак"и30 мальный размах (фиг. 2,a) соответствующим

343400

-Е1 сриг 2

Составитель В, Чистов

Техред Т. Ускова

Корректор С. Сатагулова

Редактор Т. Морозова

Заказ 2161/5 Изд. № 915 Тираж 406 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 тумблерам 12, 13 и 14. Оставшиеся две характеристики (фиг. 2, б, в) совмещают. Соотвегствующими ускоряюгцими потенциометрами 2, 8 и 4, выравнивают крутизну каждой модуляционной характеристики, а изменением напряжения на модулирующих электродах соответствующими потенциометрами 5, б и 7 выравнивают размахи, добиваясь полного совмещения двух модуляционных характеристик б, в.

Включают третий луч (модуляционная характеристика, фиг. 2,а) изменяя напряжения на ускоряющем и модулирующем электродах третьей пушки, добиваются совмещения модуляционной характеристики а с двумя ранее совмещенными модуляционными характеристиками б, в.

Затем характериограф отключают. На телевизионный приемник подается сигнал изображения серой шкалы и производится визуальная коррекция градаций серой шкалы потенциометрами 8 и 9 динамического баланса.

Предмет изобретения

Способ контроля динамического баланса белого на экране кинескопа цветного телевизионного приемника путем регулировки потенциометров динамического баланса белого при

10 подаче на вход приемника испытательных сигналов и наблюдения качества баланса белого на индикаторе, отличающийся тем, что, с целью повышения точности настройки, на вход приемника подают телевизионный сиг15 нал, промодулированный пилообразным напряжением, а качество динамического баланса белого определяют по совмещению на экране индикатора модуляционных характеристик кинескопа.
