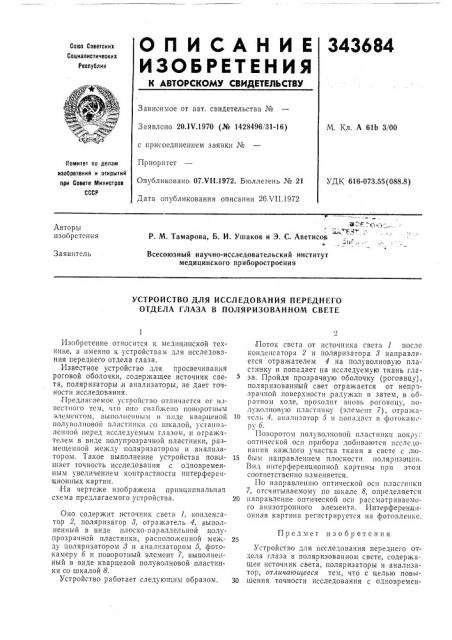

О п И С А Н И Е 343684

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 20.1V.1970 (№ 1428496/31-16) с присоединением заявки №

Приоритет

Опубликовано 07.Vll.1972. Бюллегень № 21

Дата опубликования описания 26ХП.1972

М. Кл. А 61Ь 3/00

1томитет по делам изобретений и открытий при Совете Министров

СССР

УДК 616-073.55(088.8) Авторы изобретения

P. М. Тамарова, Б. И. Ушаков и Э. С. Аветисор

4fВсесоюзный научно-исследовательский институт медицинского приборостроения

Заявитель

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ПЕРЕДНЕГО

ОТДЕЛА ГЛАЗА В ПОЛЯРИЗОВАННОМ СВЕТЕ

Изобретение относится к медицинской технике, а именно к устройствам для исследования переднего отдела глаза.

Известное устройство для просвечивания роговой оболочки, содержащее источник света, поляризаторы,и анализаторы, не дает точности исследования.

Предлагаемое устройство отличается or известного тем, что оно спяожепо поворотным элок!сHTO ÷, Вь!полнеll ol l м !! виде !<133 j)Il! .Âой полуволповой пластинки со шкалой, устаноа ленной перед исследуемым глазом, и огражателем в виде полупрозрачной пластинки, размещенной между поляризатором и анализатором. Такое выполнение устройства повышает точность исследования с одновременным увеличением контрастности иптерференционных картин.

iHa чертеже изображена принципиальнап схема предлагаемого устройства.

Оно содержит источник света 1, конденсатор 2, поляризатор 8, отражатель 4, выпол.ненный в виде плоско-параллельной полупрозрачной пластинки, расположенной между поляризатором 8 и анализатором 5, фотокамеру 6 и поворотный элемент 7, выполненный в виде кварцевой полуволновой пластинки со шкалой 8.

Устройство работает следующим образом.

Поток света от источника света 1 после конденсатора 2 и поляризатора 8 направляется отражателем 4 на полуволновую пластинку и попадает на исследуемую ткань глаза. Пройдя прозрачную оболочку (роговицу), поляризованный свет отражается от непрозрачной поверхности радужки «ооратпом ходе, проходит вновь роговицу, !!0луволновую и тастпвыу (элемент 7), отража1О тель 4, апялпзятор 5 и попадяст в фотокам. ру 6.

Г1оворотох! полуволновой пластпшсп вокру; оптической осп прибора добиваются псследоваш!я каждого участка ткани в свете с лю15 бым направлением плоскости поляризации.

В!тд интерференционной картины прп этом соответственно изменяется.

По направлению оптической осп пластинки

7, отсчитываемому по шкале 8, определяется

20 направление оптической оси рассматриваемого анизотропного элемента. Интерференцпонная картина регистрируется на фотопленке.

Предмет изобретения

Устройство для исследования переднего отдела глаза в поляризованном свете, содержащее источник света, поляризаторы и анализатор, отличающееся тем, что с целью .повь|30 шения точности исследования с одновремен343684

Составитель T. Головина

Техред Т. Ускова

Корректор Е. Зимина

Редактор Д. Пинчук

Заказ 2286/7 Изд. № 970 Тираж 406 Подписное

ЦНИИПИ Комитета,по делам изобретений и открытий при Совете Министоов СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ным увеличением контрастности интерференционных картин, оно снабжено поворотным элементом, выполненным в виде кварцевой полуволновой пластинки со шкалой, установленной перед исследуемым глазом, и отражателем в виде полупрозрачной пластинки, размещенной между поляризатором и анализаторомм.
