Реферат

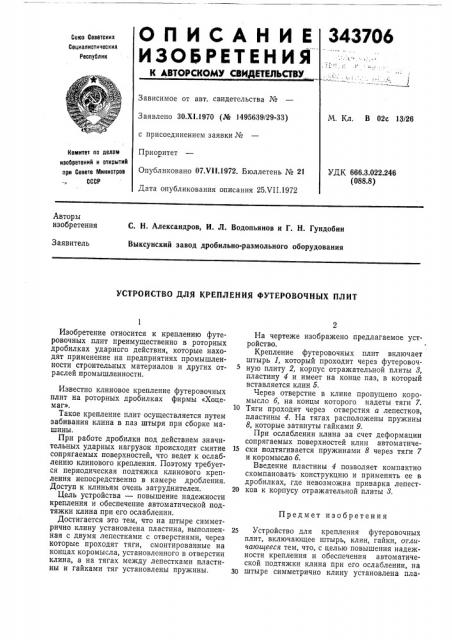

опНСАННЕ

ИЗОБРЕТЕНИЯ

343706

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 30.Х1.1970 (Ж 1495639/29-33) с присоединением заявки №

Приоритет

Опубликовано 07. т/!1.1972. Бюллетень № 21

Дата опубликования описания 25.VII.1972

М, Кл. В 02с 13/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.3.022.246 (088.8) Авторы изобретения

С. Н. Александров, И. Л. Водопьянов и Г. Н. Гундобин

Выксунский завод дробильно-размольного оборудования

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ФУТЕРОВОЧНЫХ ПЛИТ

Предмет изобретения

Изобретение относится к креплению футеровочных плит преимущественно в роторных дробилках ударного действия, которые находят применение на предприятиях промышленности строительных материалов и других отраслей промышленности.

Известно клиновое крепление футеровочных плит на роторных дробилках фирмы «Хоцемаг».

Такое крепление плит осуществляется путем забивания клина в паз штыря при сборке машины, При работе дробилки под действием значительных ударных нагрузок происходит смятие сопрягаемых поверхностей, что ведет к ослаблению клинового крепления. Поэтому требуется периодическая подтяжка клинового крепления непосредственно в камере дробления.

Доступ к клиньям очень затруднителен.

Цель устройства — повышение надежности крепления и обеспечение автоматической подтяжки клина при его ослаблении.

Достигается это тем, что на штыре симметрично клину установлена пластина, выполненная с двумя лепестками с отверстиями, через которые проходят тяги, смонтированные на концах коромысла, установленного в отверстии клина, а на тягах между лепестками пластины и гайками тяг установлены пружины.

На чертеже изображено предлагаемое устройство.

Крепление футеровочных плит включает штырь 1, который проходит через футеровочную плиту 2, корпус отражательной плиты 8, пластину 4 и имеет на конце паз, в который вставляется клин 5, Через отверстие в клине пропущено коромысло б, на концы которого надеты тяги 7.

Тяги проходят через отверстия а лепестков, пластины 4. На тягах расположены пружины

8, которые затянуты гайками 9.

При ослаблении клина за счет деформации сопрягаемых поверхностей клин автоматиче15 ски подтягивается пружинами 8 через тяги 7 и коромысло б.

Введение пластины 4 позволяет KQMIIBKTHo скомпановать конструкцию и применять ее в дробилках, где невозможна приварка лепест20 ков к корпусу отражательной плиты 8.

25 Устройство для крепления футеровочных плит, включающее штырь, клин, гайки, отличающееся тем, что, с целью повышения надежности крепления и обеспечения автоматической подтяжки клина при его ослаблении, на

30 штыре симметрично клину установлена пла343706

Составитель Д. Гончаров

Техред Т. Ускова

Редактор Е. Дайч

Корректор Е. Михеева заказ 2267/1 Изд. № 982 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 стина, выполненная с двумя лепестками с отверстиями, через которые проходят тяги, смонтированные на концах коромысла, установленного в отверстии клина, а на тягах между лепестками пластины и гайками тяг установлены пружины.
