Шаровая барабанная мельница

Шаровая барабанная мельница

Иллюстрации

Показать все

Реферат

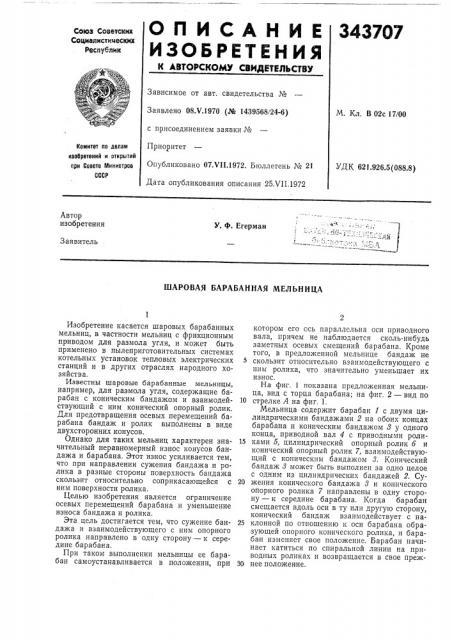

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Ч.1970 (№ 1439568/24-6) с присоединением заявки №

Приопитет

Опубликовано 07 Ч11.1972. Бюллетень № 21

Дата опубликования описания 25Х11.1972

М. Кл. В 02с 17/00

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 621.926.5(088,8) Автор изобретения

У. Ф. Егерман

Заявитель

ШАРОВАЯ БАРАБАННАЯ МЕЛЬНИЦА котором его ось параллельна оси приводного вала, причем не наблюдается сколь-нибудь заметных осевых смещений барабана. Кроме того, в предложенной мельнице бандаж не

5 скользит относительно взаимодействующего с ним ролика, что значительно уменьшает их износ, На фиг. 1 показана предложенная мельница, вид с торца барабана; на фиг. 2 — вид по

10 стрелке А на фиг. 1.

Мельница содержит барабан 1 с двумя цилиндрическими бандажами 2 на обоих концах барабана и коническим бандажом 8 у одного конца, приводной вал 4 с приводными роли15 ками 5, цилиндрический опорный ролик б и конический опорный ролик 7, взаимодействующий с коническим бандажом 8. Конический бандаж 8 может быть выполнен за одно целое с одним из цилиндрических бандажей 2. Су20 жения конического бандажа 8 и конического опорного ролика 7 направлены в одну сторону — к середине барабана. Когда барабан смещается вдоль оси в ту или другую сторону, конический бандаж взаимодействует с на25 клонной по отношению к оси барабана образующей опорного конического ролика, и барабан изменяет свое положение. Барабан начинает катиться по спиральной линии на приводных роликах и возвращается в свое преж30 нее положение.

Изобретение касается шаровых барабанных мельниц, в частности мельниц с фрикционным приводом для размола угля, и может быть применено в пылеприготовительных системах котельных установок тепловых электрических станций и в других отраслях народного хозяйства.

Известны шаровые барабанные мельницы, например, для размола угля, содержащие барабан с коническим бандажом и взаимодействующий с ним конический опорный ролик.

Для предотвращения осевых перемещений барабана бандаж и ролик выполнены в виде двухсторонних конусов.

Однако для таких мельниц характерен значительный неравномерный износ конусов бандажа и барабана. Этот износ усиливается тем, что при направлении сужения бандажа и ролика в разные стороны поверхность бандажа скользит относительно соприкасающейся с ним поверхности ролика.

Целью изобретения является ограничение осевых перемещений барабана и уменьшение износа бандажа и ролика, Эта цель достигается тем, что сужение бандажа и взаимодействующего с ним опорного ролика направлено в одну сторону — к середине барабана.

При таком выполнении мельницы ее барабан сам оустанавливается в положении, при

343707

Предмет изобретения

Фиг. 2

Составитель М. Вайсборд

Редактор E. Кравцова Техред Т. Ускова Корректор Е. Михеева

Заказ 2267/2 Изд. № 982 Тираж 406 Подписное

ЦНИИНИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Шаровая барабанная мельница, например, для размола угля, содержащая барабан с коническим бандажом и взаимодействующий с ним конический опорный ролик, отличаньщаяся тем, что, с целью ограничения осевых перемещений барабана и уменьшения износа бандажа и ролика, сужение последних выполнено

s в одну сторону — к середине барабана.
