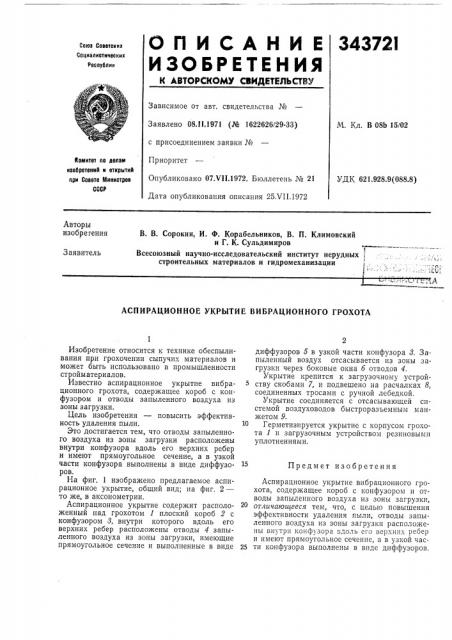

О П И С А Н И Е 34372I

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 0811.1971 (№ 1622626/29-33) с присоединением заявки №

Приоритет

Опубликовано 07.VII.1972. Бюллетень № 21

Дата опубликования описания 25.VII.1972

М. Кл. В 08b 15/02

Комитет ло делам изобретениЯ и открытий лри Совете Министров

СССР

УДК 621.928.9(088.8) Авторы изобрегения

В. В. Сорокин, И. Ф. Корабельников, В. П. Климовский и Г. К. Сульдимиров

Всесоюзный научно-исследовательский институт нерудных ) строительных материалов и гидромеханизации

1 jl

Заявитель

АСПИРАЦИОННОЕ УКРЫТИЕ ВИБРАЦИОННОГО ГРОХОТА

Изобретение относится к технике обеспыливания при грохочении сыпучих материалов и может быть использовано в промышленности стройматериалов.

Известно аспирационное укрытие вибрационного грохота, содержащее короб с конфузором и отводы запыленного воздуха из зоны загрузки.

Цель изобретения — повысить эффективность удаления пыли.

Это достигается тем, что отводы запыленного воздуха из зоны загрузки расположены внутри конфузора вдоль его верхних ребер и имеют прямоугольное сечение, а в узкой части конфузора выполнены в виде диффузоров.

На фиг. 1 изображено предлагаемое аспирационное укрытие, общий вид; на фиг. 2— то же, в аксонометрии.

Аспирационное укрытие содержит расположенный над грохотом 1 плоский короб 2 с конфузором 8, внутри которого вдоль его верхних ребер расположены отводы 4 запыленного воздуха из зоны загрузки, имеющие прямоугольное сечение и выполненные в виде диффузоров 5 в узкой части конфузора 8. Запыленный воздух отсасывается из зоны загрузки через боковые окна б отводов 4.

Укрытие крепится к загрузочному устройству скобами 7, и подвешено на расчалках 8, соединенных тросами с ручной лебедкой.

Укрытие соединяется с отсасывающей системой воздуховодов быстроразъемным манжетом 9.

Герметизируется укрытие с корпусом грохота 1 и загрузочным устройством резиновыми уплотнениями.

15 Предмет изобретения

Аспирационное укрытие вибрационного грохота, содержащее короб с конфузором и отводы запыленного воздуха из зоны загрузки, отличающееся тем, что, с целью повышения эффективности удаления пыли, отводы запыленного воздуха из зоны загрузки расположены внутри конфузора вдоль его верхних ребер и имеют прямоугольное сечение, а в узкой час25 ти конфузора выполнены в виде диффузоров.
