Реферат

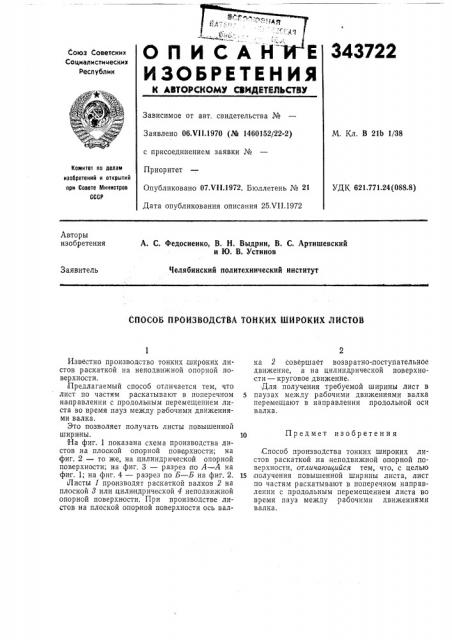

описан"и е

ИЗОБРЕТЕН ИЯ

343722

Союз Советских

Социалистических

Республик

К ЯВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 06.Ч11.1970 (М 1460152/22-2) с присоединением заявки №

Приоритет

Опубликовано 07.Vll.1972. Бюллетень № 21

Дата опубликования описания 25.VII.1972

M. Кл, В 21b 138

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.771.24 (088.8) Авторы изобретения

А. С. Федосиенко, В. Н. Выдрин, В. С. Артишевский и Ю. В. Устинов

Заявитель

Челябинский политехнический институт

СПОСОБ ПРОИЗВОДСТВА ТОНКИХ ШИРОКЙХ ЛИСТОВ.Предмет изобретения

Известно производство тонких, широких листов раскаткой на неподвижной опорной поверхности.

Предлагаемый способ отличается тем, что лист по частям раскатывают в поперечном направлении с продольным перемещением листа во время пауз между рабочими движениями валка.

Это позволяет получать листы повышенной ширины. На фиг. 1 показана схема производства листов на плоской опорной поверхности; на фиг. 2 — то же, на цилиндрической опорной поверхности; на фиг. 3 — разрез .по А — А на фиг. 1; на фиг. 4 — разрез по Б — Б на фиг. 2.

Листы 1 производят раскаткой валков 2 на плоской 8 или цилиндрической 4 неподвижной опорной поверхности. При производстве листов на плоской опорной поверхности ось вал2 ка 2 совершает возвратно-,поступательное движение, а на цилиндрической поверхности — круговое движение.

Для получения требуемой ширины лист в

5 паузах между рабочими движениями валка перемещают в направлении продольной оси валка.

Способ производства тонких широких листов раскаткой на неподвижной опорной поверхности, отличающийся тем, что, с целью

15 получения повышенной ширины листа, лист по частям раскатывают в поперечном направлении с продольным перемещением листа во время пауз между рабочими движениями валка.

343722

4-4

Фиа 3

0-0
