Реферат

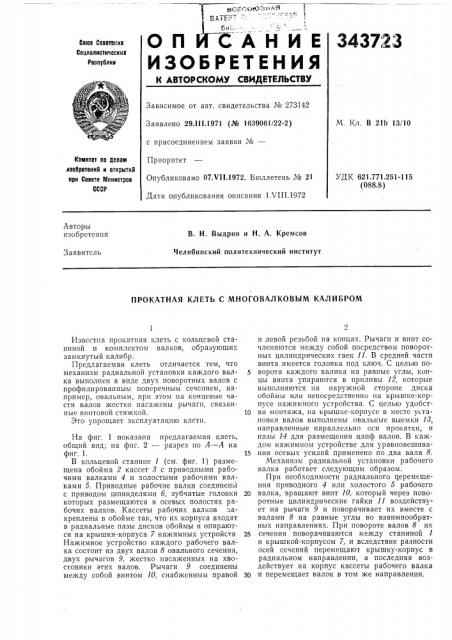

ОписАние

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советов»в

Социалистически»

Республи»

Зависимое от авт. свидетельства № 273142

Заявлено 29.111.1971 (№ 1639061/22-2) с присоединением заявки №вЂ”

Приоритет

Опубликовано 07.VII 1972. Бюллетень № 21

Дата опубликования описания 1 VIII.1972

М. Кл. В 21Ь 13/10

Комитет по делом изобретений и отнрытий при Совете Министров

СССР

УДК 621.771.251-115 (088.8) Авторы изобретения

В. Н. Выдрин и Н. А. Кремсов

Челябинский политехнический институт

Заявитель

ПРОКАТНАЯ КЛЕТЬ С МНОГОВАЛКОВЫМ КАЛИБРОМ

Известна прокатная клеть с кольцевой станиной и комплектом валков, образующих замкнутый калибр.

Предлагаемая клеть отличается тем, что механизм радиальной установки каждого валка выполнен в виде двух поворотных валов с профилированным поперечным сечением, например, овальным, при этом на концевые части валов жестко насажены рычаги, связанные винтовой стяжкой.

Это упрощает эксплуатацшо клети.

На фиг. 1 показана предлагаемая клеть, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

В кольцевой станине 1 (см. фиг. 1) размещена обойма 2 кассет 8 с приводными рабочими валками 4 и холостыми рабочими валками 5. Приводные рабочие валки соединены с приводом шпинделями б, зубчатые головки которых размещаются в осевых полостях рабочих валков. Кассеты рабочих валков закреплены в обойме так, что их корпуса входят в радиальные пазы дисков обоймы и опираются на крышки-корпуса 7 нажимных устройств

Нажимное устройство каждого рабочего валка состоит из двух валов 8 овального сечения, двух рычагов 9, жестко насаженных на хвостовики этих валов. Рычаги 9 соединены между собой винтом 10, снабженным правой и левой резьбой на концах. Рычаги и винт сочленяются между собой посредством поворотных цилиндрических гаек 11. В средней части винта имеется головка под ключ. С целью по5 ворота каждого валика на равные углы, концы винта упираются в приливы 12, которь;е выполняются на наружной стороне диска обоймы или непосредственно на крышке-корпусе пажимного устройства. С целью удобст10 BB монтажа, на крышке-корп се В месте у(Т3новки валов выполнены овальные выемки И, направленные параллельно оси прокатки, и пазы 14 для размещения цапф валов. В каждом нажимном устройстве для уравновешива15 ния осевых усилий применено по два вала 8.

Механизм радиальной установки рабочего валка работает следующим образом.

При необходимости радиального перемещения приводного 4 или холостого 5 рабочего

20 валка, вращают винт 10, который через поворотные цилиндрические гайки 11 воздействует на рычаги 9 и поворачивает их вместе с валами 8 на равные углы во взаимнообратных направлениях. При повороте валов 8 их

2 сечения поворачиваются между станиной 1 и крышкой-корпусом 7, и вследствие разносги осей сечений перемещают крышку-корпус в радиальном направлении, а последняя воздействует на корпус кассеты рабочего валка

30 и перемещает валок в том же направлении, 343723

Предмет изобретения

Риг 3

Составитель Ю. Лямов

Техред Т. Ускова

Корректоры: А. Николаева и Е. Ласточкина

Редактор Т. Баранова

Заказ 2294/10 Изд. № 992 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-З5, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

Прокатная клеть с многовалковым калибром по авт. св. № 273142, отличающаяся тем, что, с целью упрощения эксплуатации клети, механизм радиальной установки каждого валка выполнен в виде двух поворотных валов с профилированным поперечным сечением, например, овальным, при этом на концевые части валов жестко насажены рычаги, связанные винтовой стяжкой.
