Станок для автоматической маркировки круглыхкарандашей

Станок для автоматической маркировки круглыхкарандашей

Иллюстрации

Показать все

Реферат

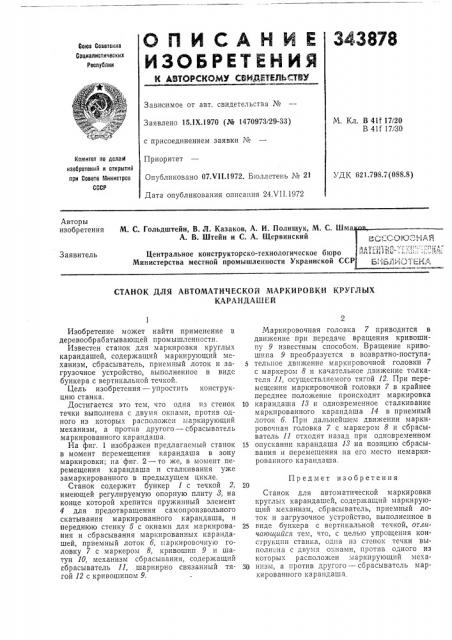

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 41f 17/20

В 41f 17/30

Заявлено 15.1Х.1970 (№ 1470973/29-33) с присоединением заявки №

Приоритет

Опубликовано 07. т/П.1972. Бюллетень ¹ 21

Дата опубликования описания 24.Ч11.1972

Комитет по делает изобретений и открьпнй при Совете йтинистрое

СССР

УДК 621.798.7 (088.8) Авторы изобретения

М. С. Гольдштейн, В. Л. Казаков, А. И. Полищук, М. C. Шм

А. В. Штейн и С. А. Щервинский

Центральное конструкторско-технологическое бюро

Министерства местной промышленности Украинской СС

Заявитель

СТАНОК ДЛЯ АВТОМАТИЧЕСКОЙ МАРКИРОВКИ КРУГЛЫХ

КАРАНДАШЕЙ

Предмет изобретения

Изобретение может найти применение в деревообрабатывающей промышленности.

Известен станок для маркировки круглых карандашей, содержащий маркирующий механизм, сбрасыватель, приемный лоток и загрузочное устройство, выполненное в виде бункера с вертикальной течкой.

Цель изобретения — упростить конструкцию станка.

Достигается это тем, что одна из стенок течки выполнена с двумя окнами, против одного из которых расположен маркирующий механизм, а против другого — сбрасыватель маркированного карандаша.

На фиг. 1 изображен предлагаемый станок в момент перемещения карандаша в зону маркировки; на фиг. 2 — то же, в момент перемещения карандаша и сталкивания уже замаркированного в предыдущем цикле.

Станок содержит бункер 1 с течкой 2, имеющей регулируемую опорную плиту 8, на конце которой крепится пружинный элемент

4 для предотвращения самопроизвольного скатывания маркированного карандаша, и переднюю стенку 5 с окнами для маркирования и сбрасывания маркированных карандашей, приемный лоток б, маркировочную головку 7 с маркером 8, кривошип 9 и шатун 10, механизм сбрасывания, содержащий сбрасыватель 11, шарнирно связанный тягой 12 с кривошипом 9.

Маркировочная головка 7 приводится в движение при передаче вращения кривошипу 9 известным способом. Вращение кривошипа 9 преобразуется в возвратно-поступательное движение маркпровочной головки 7 с маркером 8 и качательное движение толкателя 11, осуществляемого тягой 12. При перемещении маркировочной головки 7 в крайнее переднее положение происходит маркировка

10 карандаша 13 и одновременное сталкивание маркированного карандаша 14 в приемный лоток б. При дальнейшем движении маркировочная головка 7 с маркером 8 и сбрасыватель 11 отходят назад при одновременном

15 опускании карандаша 18 на позицию сбрасывания и перемещения на его место немаркированного карандаша.

Станок для автоматической маркировки круглых карандашей, содержащий маркирующий механизм, сбрасыватель, приемный лоток и загрузочное устройство, выполненное в

25 виде бункера с вертикальной течкой, отличаюи1ийся тем, что, с целью упрощения конструкции станка, одна пз стенок течки выполн на с двумя окнами, против одного из которых расположен маркирующий мсха30 низм, а против другого — сбрасыватель маркированного карандаша.

343878

Составитель С. Сбитнева

Техред 3. Тараненко

Корректор О. Тюрина

Редактор С. Ежкова

Типография, пр. Сапунова, 2

Заказ 2261/10 Изд. № 947 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 3(-35, Раушская наб., д. 4/5
