Прибор для вычерчивания спиралей
Иллюстрации
Реферат

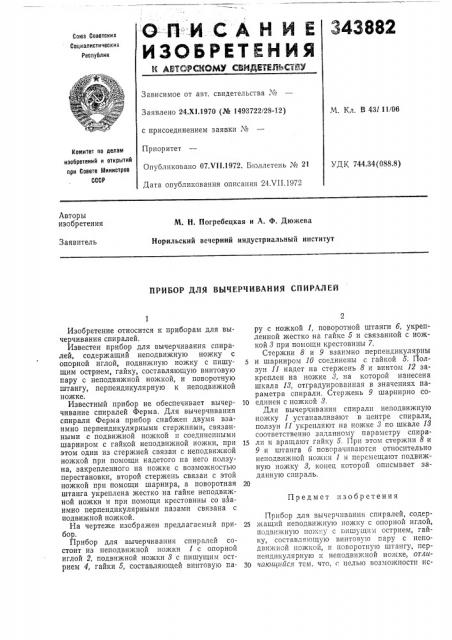

Оn-ÈCAНИЕ
ИЗОБРЕТЕНИЯ
И АГГОР(ЗОМУ СВИДЕ7ЕЛЬСлВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 24.Х1.1970 (№ 1493722/28-12) с присоединением заявки ¹
Приоритет
Опубликовано 07.ЧН.1972. Бюллетень № 21
Дата опубликования описания 24Л" II.1972
М Кл В 43l 11/06
Комитет по делам изобретений и открытий при Совете Яинистрое
СССР
УДК 744.34(088.8) Авторы изобретения
М. Н. Погребецкая и А. Ф. Дюжева
Норильский вечерний индустриальный институт
Заявитель
ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ СПИРАЛЕЙ ру с ножкой 1, поворотной штанги б, укрепленной жестко на гайке 5 и связанной с ножкой 8 при помощи крестовины 7.
Стержни 8 и 9 взаимно перпендикулярны и шарниром 10 соединены с гайкой б. Ползун 11 надет на стержень 8 и винтом 12 закреплен на ножке 8, на которой нанесена шкала 18, отградуированная в значениях параметра спирали. Стержень 9 шарнирно со10 единен с ножкой 8.
Для вычерчивания спирали неподвижную ножку 1 устанавливают в центре спирали, ползун 11 укрепляют на ножке 8 по шкале 18 соответственно заданному параметру спира15 ли и вращают гайку 5. При этом стержни 8 и
9 и штанга 6 поворачиваются относительно неподвижной ножки 1 и перемещают подвижную ножку 8, конец которой описывает заданную спираль.
Прибор для вычерчивания спиралей, содер25 жащий неподвижную ножку с опорной иглой, подвижную ножку с пишущим острием, гайку, составляющую винтовую гару с неподвижной ножкой, и поворотную штангу, перпендикулярную к неподвижной ножке, отли30 чающийся тем. что, и целью возможности исИзобретение относится к приборам для вычерчивания спиралей.
Известен прибор для вычерчивания спиралей, содержащий неподвижную ножку с опорной иглой, подвижную ножку с пишущим острием, гайку, составляющую винтовую пару с неподвижной ножкой, и поворотную штангу, перпендикулярную к неподвижной ножке.
Известный прибор не обеспечивает вычерчивание спиралей Ферма. Для вычерчивания спирали Ферма прибор снабжен двумя взаимно перпендикулярными стержнями, связанными с подвижной ножкой и соединенными шарниром с гайкой неподвижной ножки, при этом один из стержней связан с неподвижной ножкой при помощи надетого на него ползуна, закрепленного на ножке с возможностью перестановки, второй стержень связан с этой ножкой при помощи шарнира, а поворотная штанга укреплена жестко на гайке неподвижной ножки и при помощи крестовины со взаимно перпендикулярными пазами связана с подвижной ножкой.
На чертеже изображен предлагаемый прибор.
Прибор для вычерчивания спиралей состоит из неподвижной ножки 1 с опорной иглой 2, подвижной ножки 8 с пишущим острием 4, гайки 5, составляющей винтовую паПредмет изобретения
343882
Составитель С. Либерман
Техред 3. Тараненко
Редактор А. Купрякова
Корректор О. Тюрина
Заказ 2261/14 Изд. № 947 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 пользования его для вычерчивания спиралей
Ферма, он снабжен двумя взаимно перпендикулярными стержнями, связанными с подвижной ножкой и соединенными шарниром с гайкой неподвижной ножки, при этом один из стержней связан с неподвижной ножкой при помощи надетого на него ползуна, закрепленного на ножке с возможностью пере становки, второй стержень связан с этой ножкой при помощи шарнира, а поворотная штанга укреплена жестко на гайке неподвижБ ной ножки и при помощи крестовины со взаимно перпендикулярными пазами связана с подвижной ножкой.
