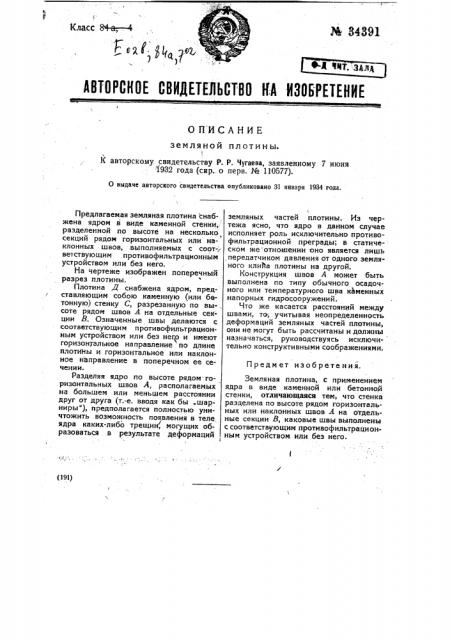

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗОБРЕТЕНИЕ

О ПИСАНИЕ земляной плотины.!

К авторскому свидетельству P. P. Чугаева, заявленному 7 июня 1932 года (сир. о перв. № 110577).

0 выдаче авторского свидетельства опубликовано 31 января 1934 года.

Предмет изобретения. (191) Предлагаемая земляная плотина снабжена ядром в виде каменной стенки, разделенной по высоте на несколько. секций рядом горизонтальных или наклонных швов, .выполняемых с соот-, ветствующим противофильтрационным устройством или без него.

На чертеже изображен поперечный разрез плотины.

Плотина Я снабжена ядром, и редставляющим собою каменную (или бетонную) стенку С, разрезанную по вы- . соте рядом швов А на отдельные секции В. Означенные швы делаются с соответствующим противофильтрационным устройством или без него и имеют горизонтальное направление по длине плотины и горизонтальное или наклонное направление в поперечном ее сечении. разделяя ядро по высоте рядом. горизонтальных швов А, располагаемых на большем или меньшем расстоянии друг от друга (т.-е. вводя как бы .шарниры"), предполагается полностью уничтожить возможность появления в теле ядра каких-либо трещин, могущих об/ разоваться в результате деформаций

l земляных частей плотины. Из чертежа ясно, что ядро в данном случае исполняет роль исключительно противофильтрационной преграды, в статическом же отношении оно является лишь передатчиком давления от одного земляного клийа плотины на другой.

Конструкция швов А может быть выполнена по типу обычного осадочного или температурного шва каменных напорных гидросооружений.

Что же касается расстояний между швами, тэ; учитывая неопределеннОсть деформаций земляных частей плотины, они не могут быть рассчитаны и должны назначаться, руководствуясь исключительно конструктивными соображениями.

Земляная плотина, с применением ядра в виде каменной или бетонной стенки, отличающаяся тем, что стенка разделена по высоте рядом горизонтальных или наклонных швов 4. на отдельные секции В, каковые швы выполнены с соответствующим противофильтрационным устройством или без него. угаева. т Ф

:,; /. .,:,.": . -ьа

К авторскому свйдетеыетву P. P. Ч

М 34®91

Эксперт Н. А. Чихачев

Редактор.Ю. Н. Герман

Ленпромнечатьсоюз. Тип.,Печ. Труд". Зак. 2905 — 200
