Патент ссср 343957
Иллюстрации
Реферат

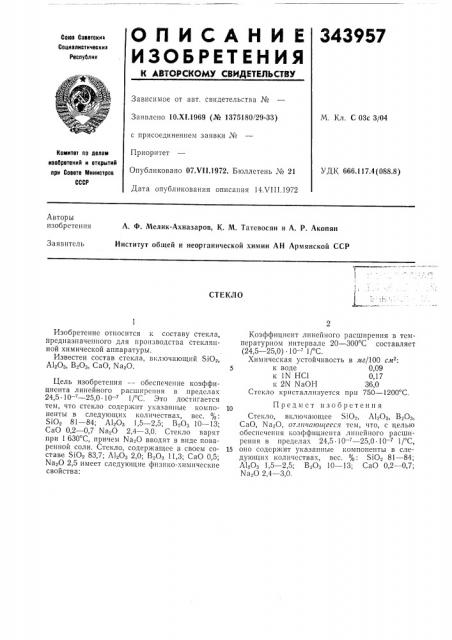

343957
ОПИСАН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Согоз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.Х1.1969 (№ 1375180/29-33) М. Кл. С 03с 3/04 с присоединением заявки №
Приоритет
Опубликовано 07.VII.1972. Бюллетень № 21
Дата опубликования описания 14Х111.1972
Комитет по делам изобретений и открытий прн Совете Министров
СССР
УДК 666.117.4(088.8) Авторы изобретения
А. Ф. Мелик-Ахназаров, К, M. Татевосян и A. Р. Акопян
Институт общей и неорганической химии АН Армянской ССР
Заявитель
СТЕКЛО
Изобретение относится к составу стекла, предназначенного для производства стеклянной химической аппаратуры.
Известен состав стекла, включающий Si02, А1 0з, В О, СаО, г 1ахО.
Цель изобретения — обеспечение коэффициента линейного расширения в пределах
24,5. 10 — — 25,0 10 —" 1/ С. Зто достигается тем, что стекло содержит указанные компоненты в следующих количествах, вес.
$10х 81 — 84; А12ОЗ 1,5 — 2,5; В О 10 — 13;
СаО 0,2 — 0,7 1ЧавО 2,4 — 3,0. Стекло варят при 1 630 С, причем КахО вводят в виде поваренной соли. Стекло, содержащее в своем составе Si02 83,7; А12ОЗ 2,0; В2Оз 11,3; СаО 0,5;
Na>O 2,5 имеет следующие физико-химические свойства:
Коэффициент линейного расширения в температурном интервале 20 — 300 С составляет (24,5 — 25,0) 10 — 1/ С.
Химическая устойчивость в лгг/100 см . к воде 0,09 к 1N НС1 0,17
«2N NaOH 36,0
Стекло кристаллизуется прп 750 — 1200 С.
Предмет изобретения
Стекло, включающее SiO>, А12ОЗ, ВхОз, СаО, Na20, отлгг гагогггееся тем, что, с целью обеспечения коэффициента линейного расширения в пределах 24,5 10 — — 25,0 10 — т 1/ С, 15 оно содержит указанные компоненты в следующих количествах, вес. %: SiO. 81 — 84;
А1 0з 1,5 — 2,5; ВхОв 10 — 13; СаО 0,2 — 0,7;
Na Π2,4 — 3,0,
