Реферат

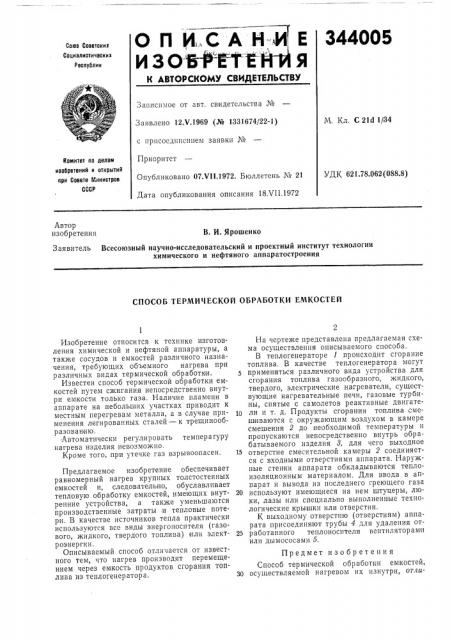

О Л И,,СА НИЕ

ИЗОВФИ"ЕЙИЯ

344005

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

М, Кл. С 21d 1/34

Заявлено 12.Ч.1969 (№ 1331674/22-1) с прпсоедш|снпем заявки №

Приоритет

Опубликовано 07.VII.1972. Бюллетень ¹ 21

Дата опубликования описания 18ХП.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.78.062 (088.8) Автор изобретения

В. И. Ярошенко

Заявитель Всесоюзный научно-исследовательский н проектный институт технологии химического н нефтяного аппаратостроения

СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ЕМКОСТЕЙ

Изобретение относится к технике изготовления химической и нефтяной аппаратуры, а также сосудов и емкостей различного назначения, требующих объемного нагрева при различных видах термической обработки.

Известен способ термической обработки емкостей путем сжигания непосредственно внутри емкости только газа. Наличие пламени в аппарате на небольших участках приводит к местным перегревам металла, а в случае применения легированных сталей — к трещинообразованию.

Автоматически регулировать темпера гуру нагрева изделия невозможно.

Кроме того, при утечке газ взрывоопасен.

Предлагаемое изобретение обеспечивает равномерный нагрев крупных толстостенных емкостей и, следовательно, обуславливает тепловую обработку емкостей, имеющих внутренние устройства, а также уменьшаются производственные затраты и тепловые потери. В качестве источников тепла практически используются все виды энергоносителя (газового, жидкого, твердого топлива) или электроэнергии.

Описываемый способ отличается от известного тем, что нагрев производят перемещением через емкость продуктов сгорания топлива из теплогенератора.

На чертеже представлена предлагаемая схема осуществления описываемого способа, В теплогенераторе 1 происходит сгорание топлива. В качестве теплогенератора могут применяться разл ичного вида устройства для сгорания топлива газообразного, жидкого, твердого, электрические нагреватели, существующие нагревательные печи, газовые турбины, снятые с самолетов реактивные двигате10 ли и т. д. Продукты сгорания топлива смешиваются с окружающим воздухом в камере смешения 2 до необходимой температуры и пропускаются непосредственно внутрь обрабатываемого изделия 3, для чего выходное

15 отверстие смесительной камеры 2 соединяется с входными отверстиями аппарата. Наружные стенки аппарата обкладываются теплоизоляционным материалом. Для ввода в аппарат и вывода из последнего греющего газа

20 используют имеющиеся на нем штуцеры, люки, лазы или специально выполненные технологические крышки или отверстия.

К выходному отверстию (отверстиям) аппарата присоединяют трубы 4 для удаления от25 р аботанного теплоносителя вентиляторами или дымососами 5.

Предмет изобретения

Способ термической обработки емкостей, 30 осуществляемой нагревом их изнутри, отли344005 щением через емкость продуктов сгорания топлива из теплогенератора.

Составитель Г. Шевченко

Техред T. Ускова

Редактор Л. Лаврова

Заказ 2!67)! Изд. № 943 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чающийся тем, что, с целью обеспечения равномерного нагрева, нагрев производят перемеКорректоры: А. Николаева и Е. Ласточкина
